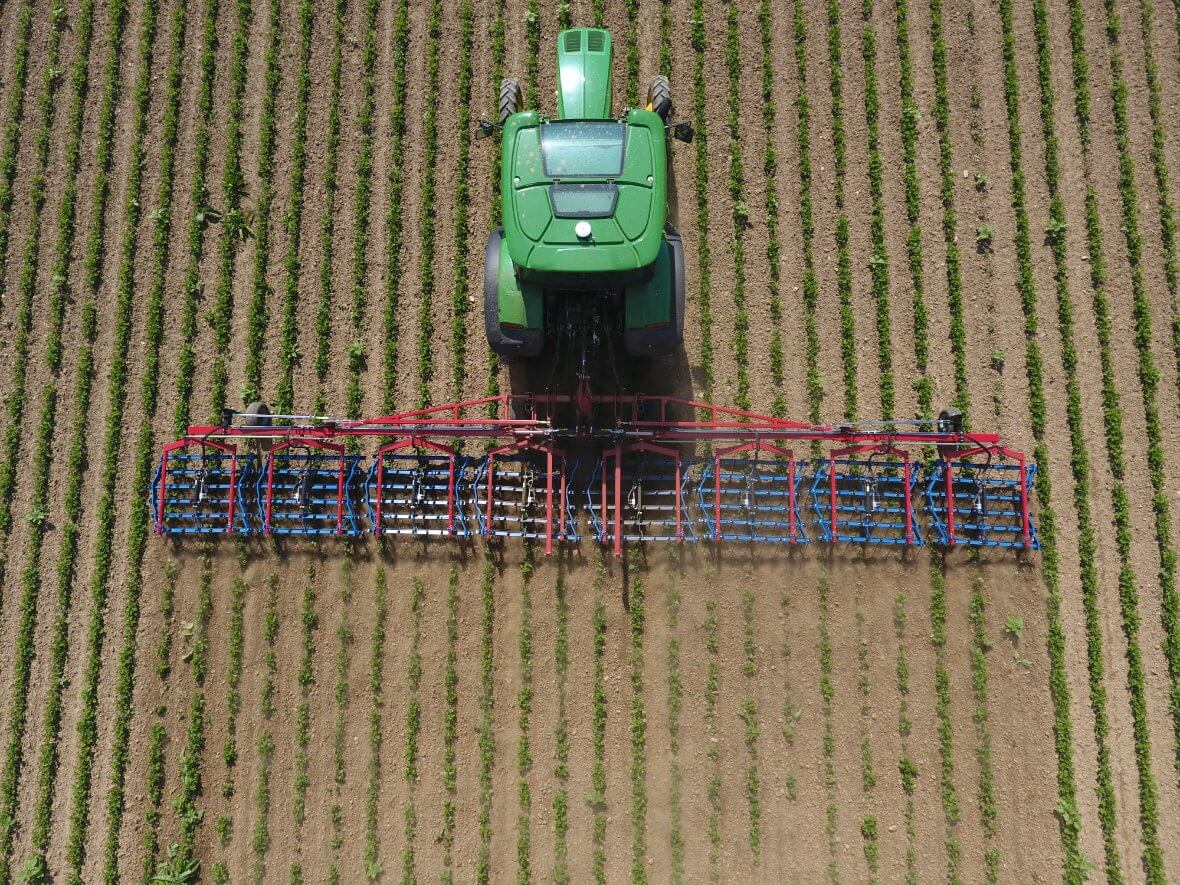

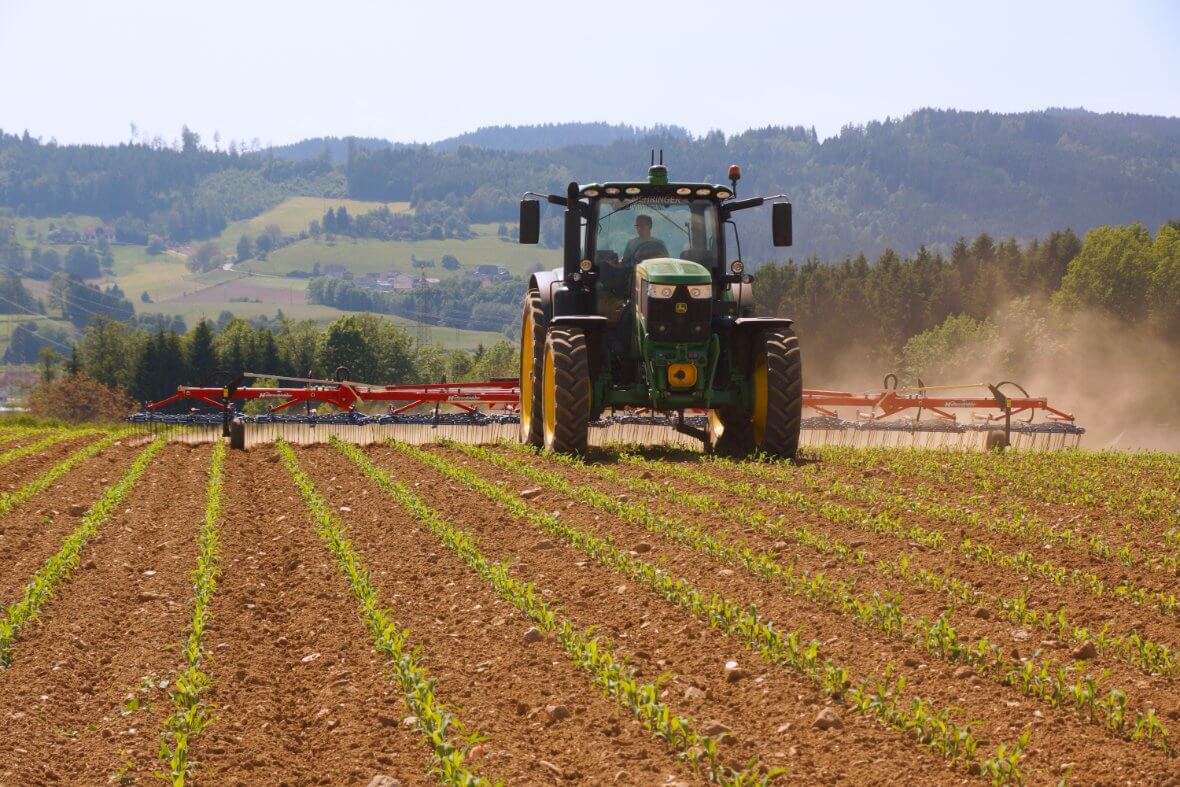

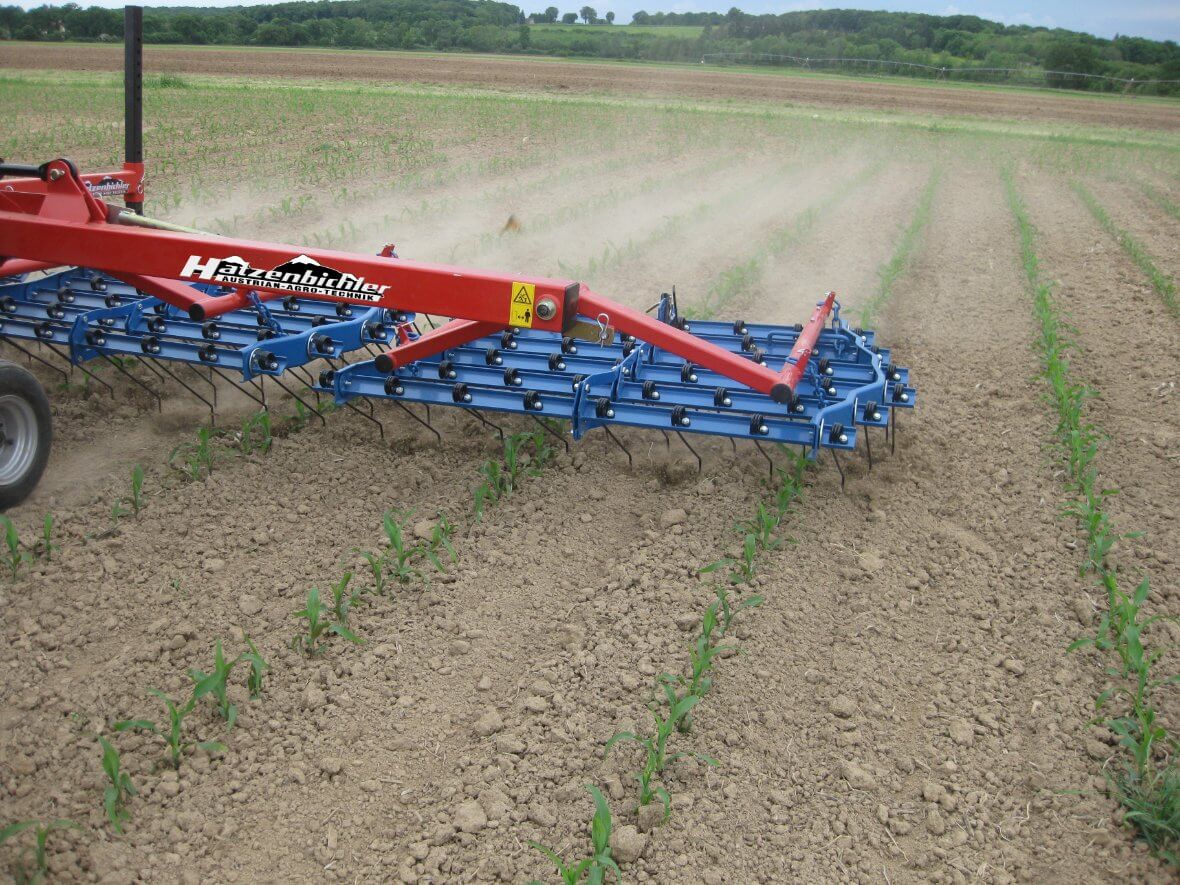

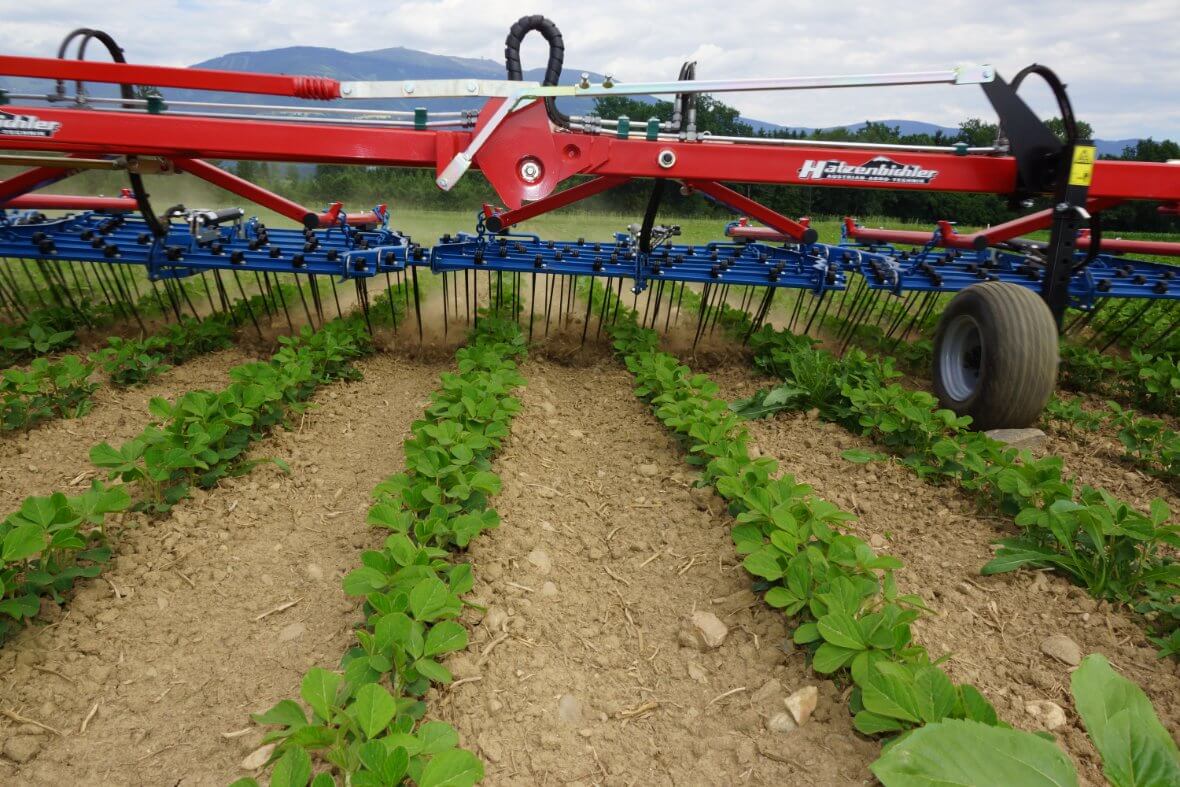

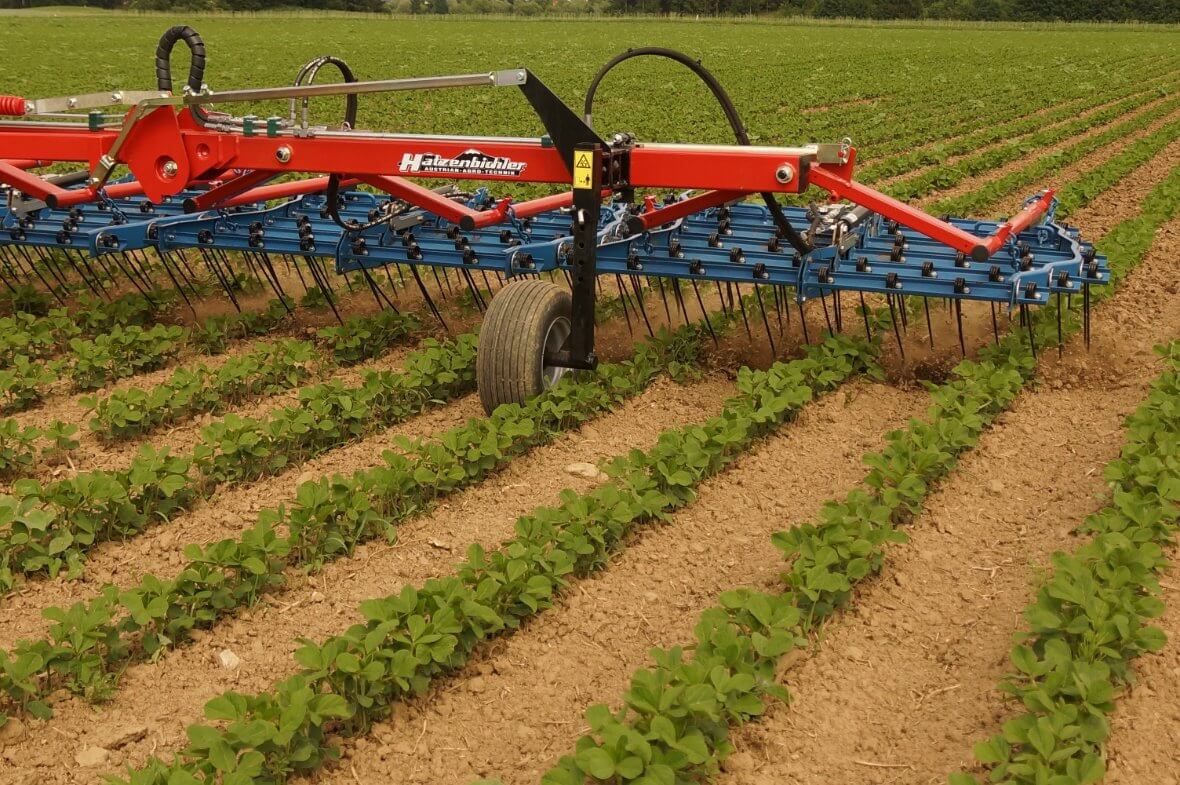

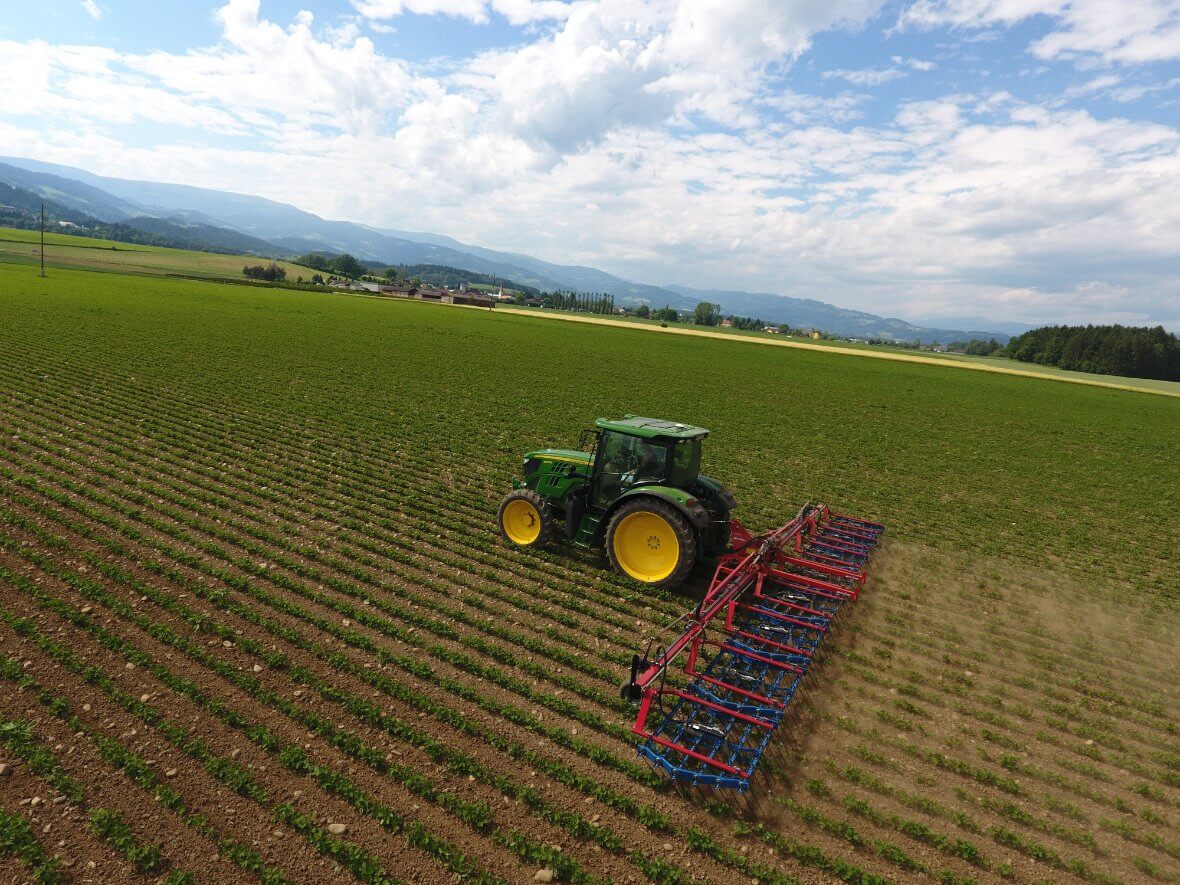

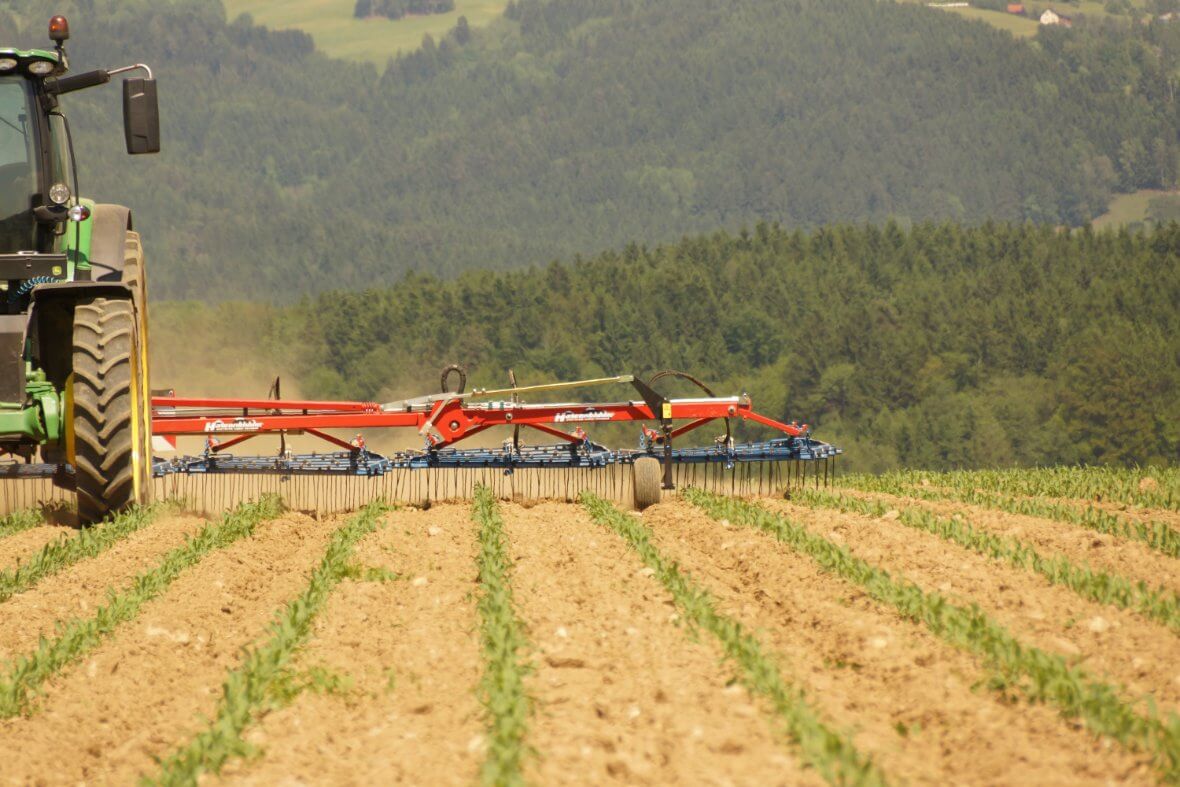

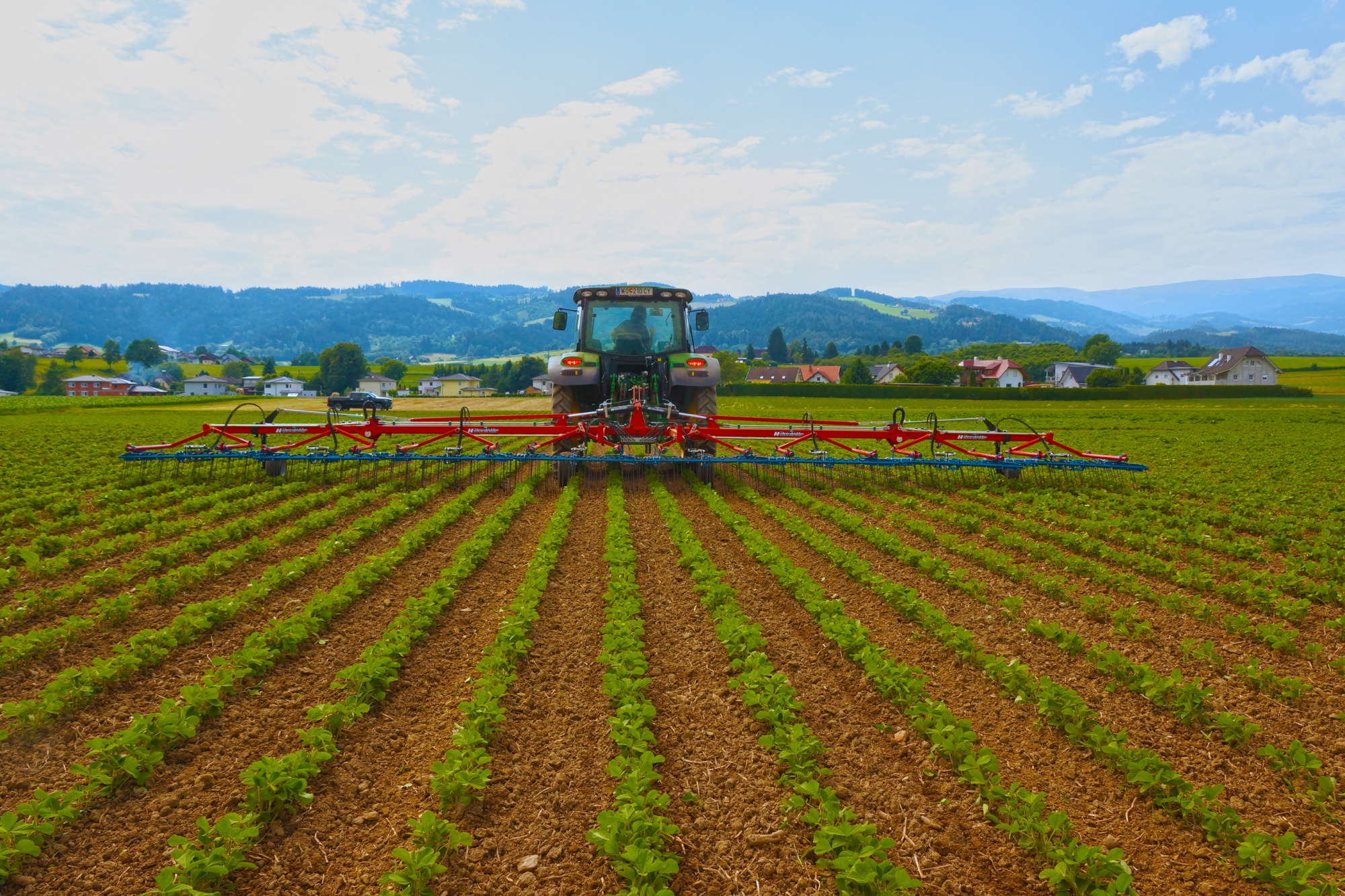

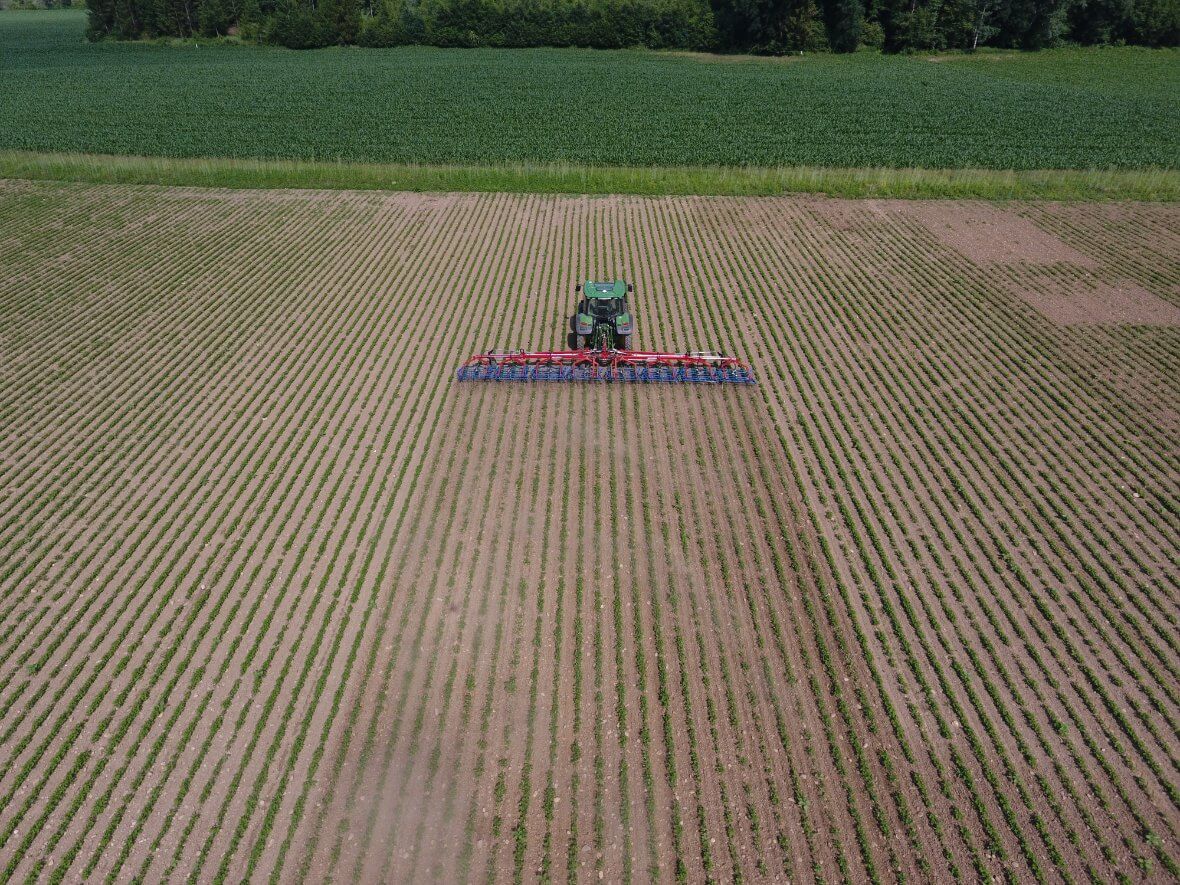

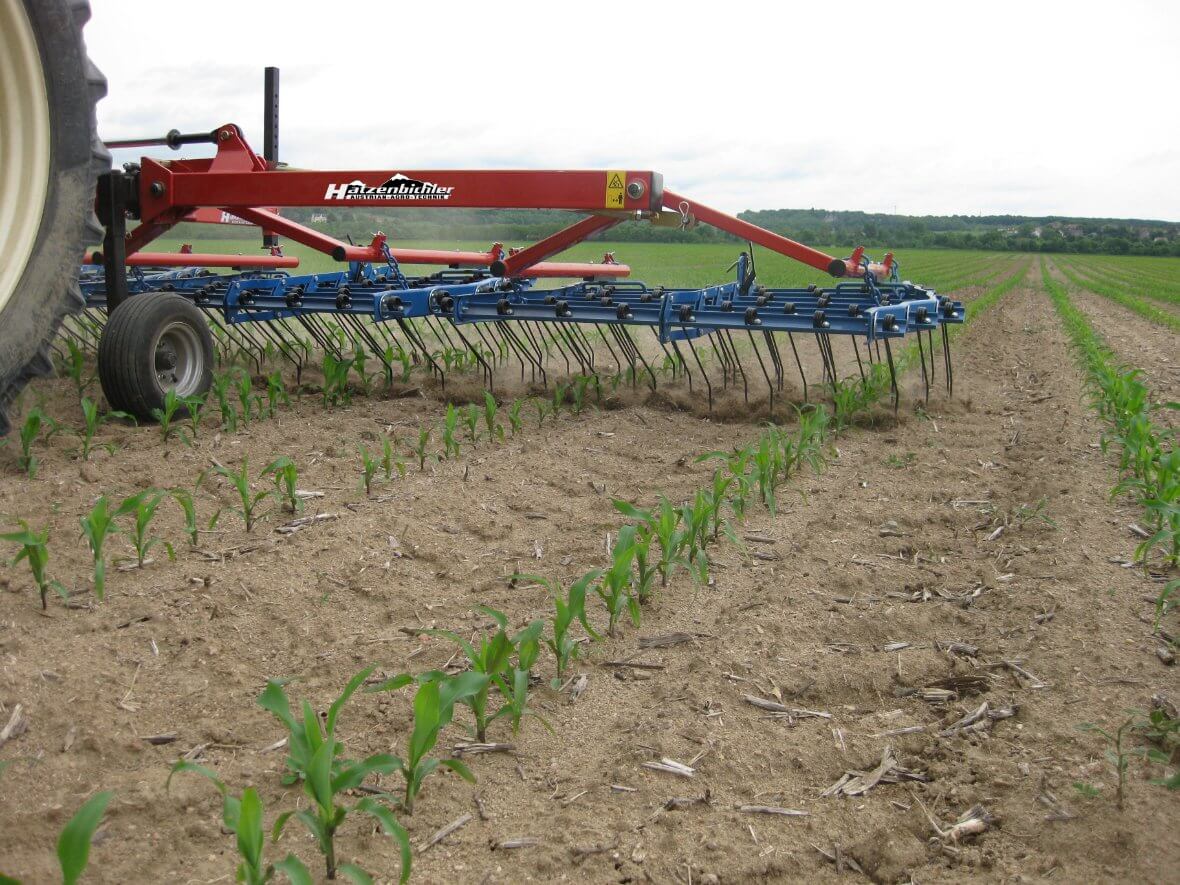

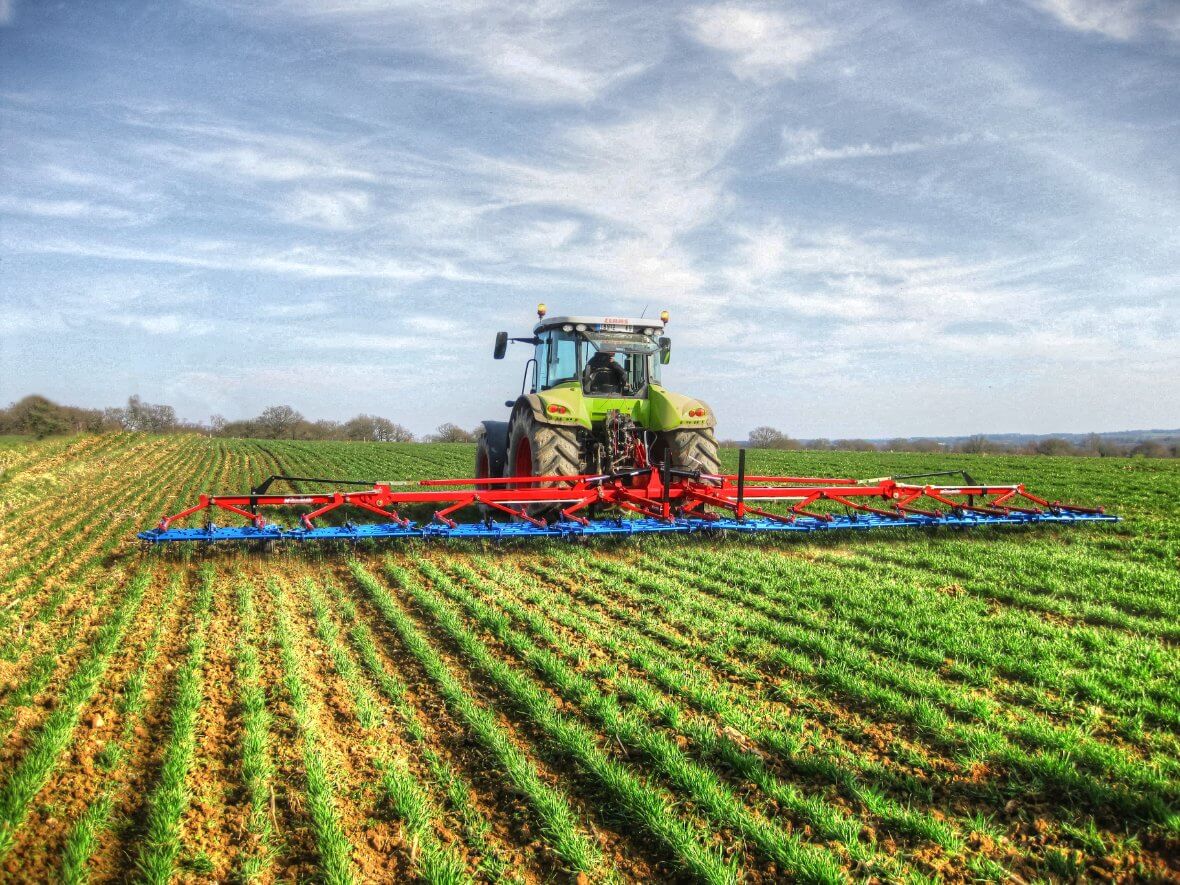

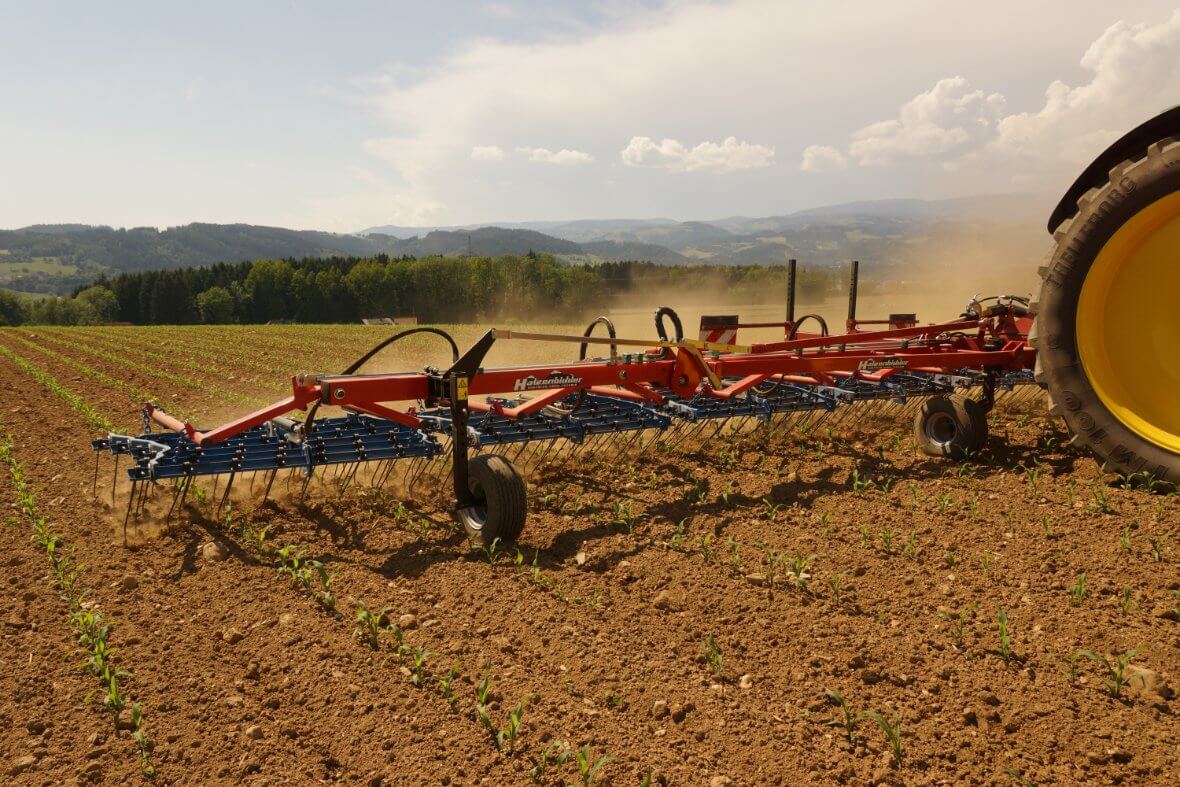

Hatzenbichler "Original" Ètrille

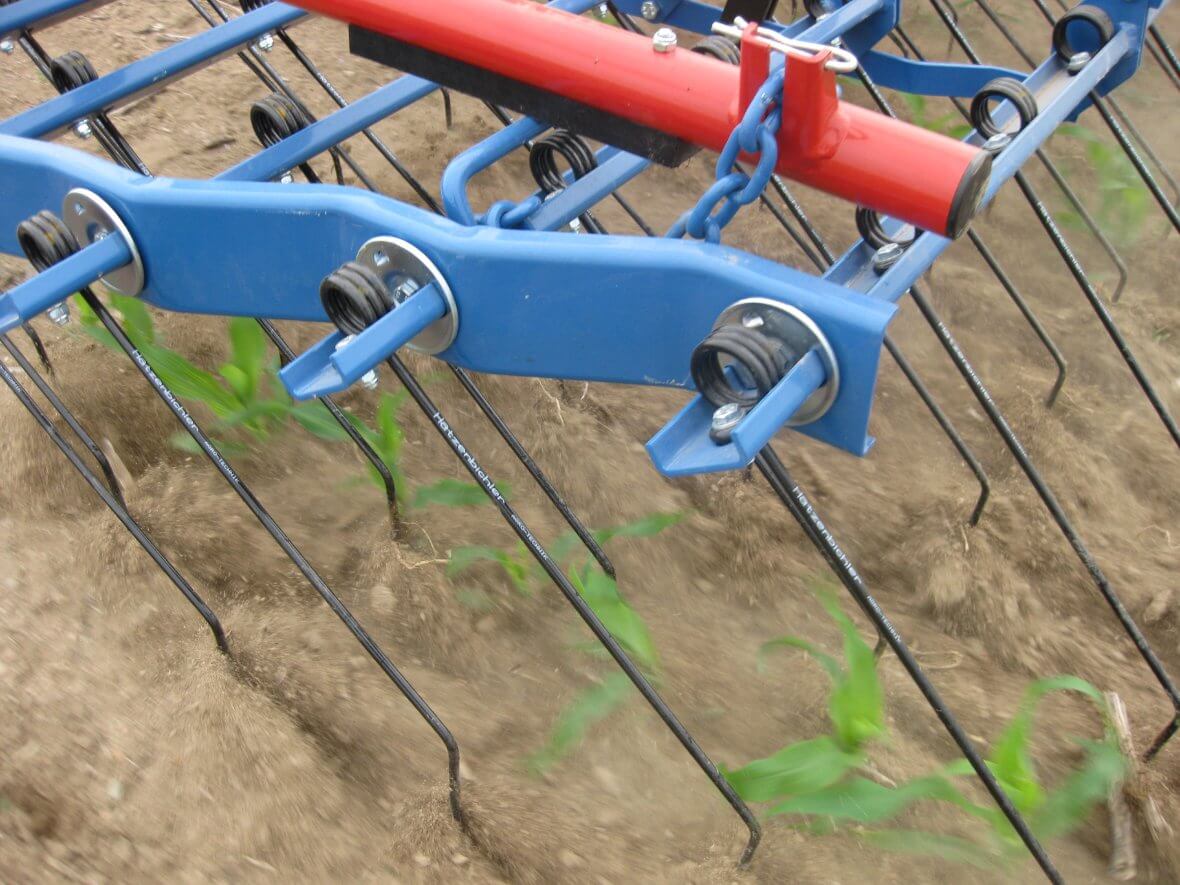

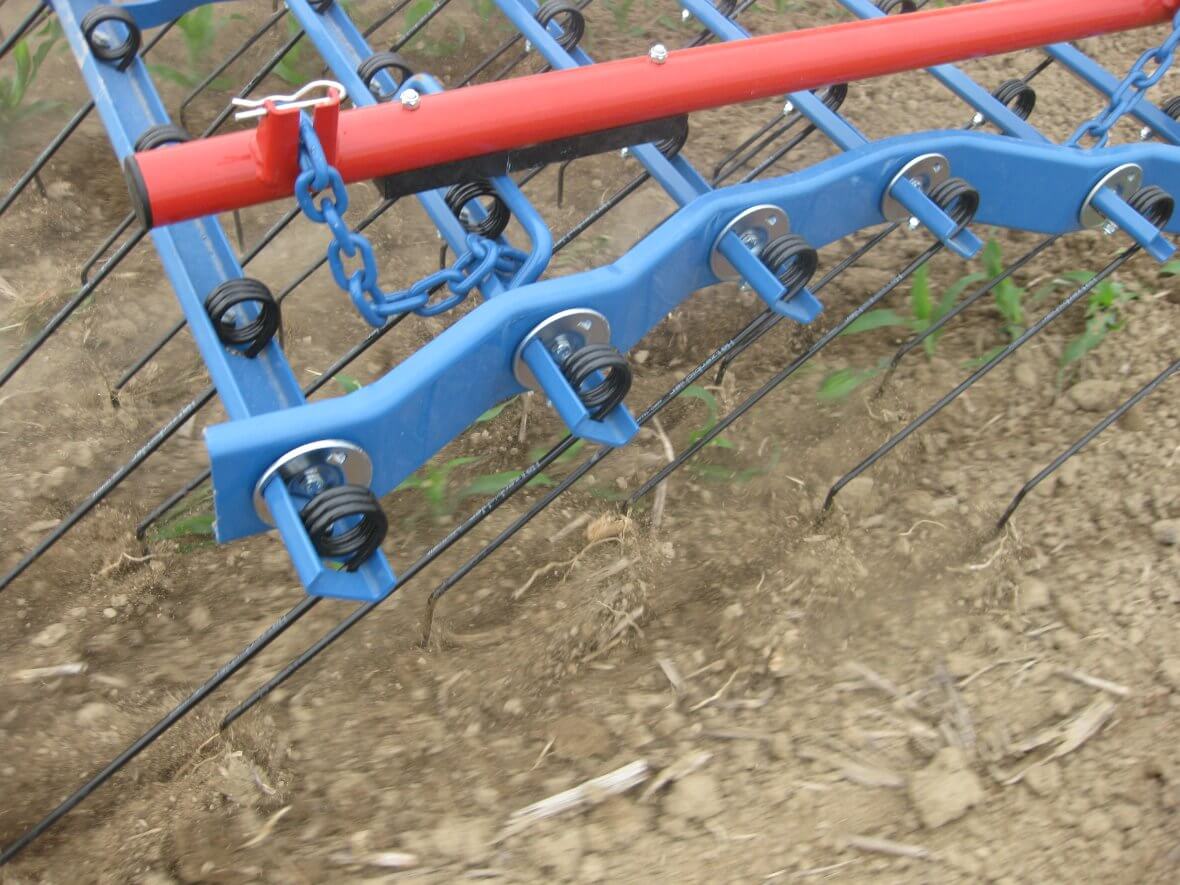

  • à dents sur ressort avec chassis tubulaire spécial et unités d’étrillage accrochées chacune par chaines

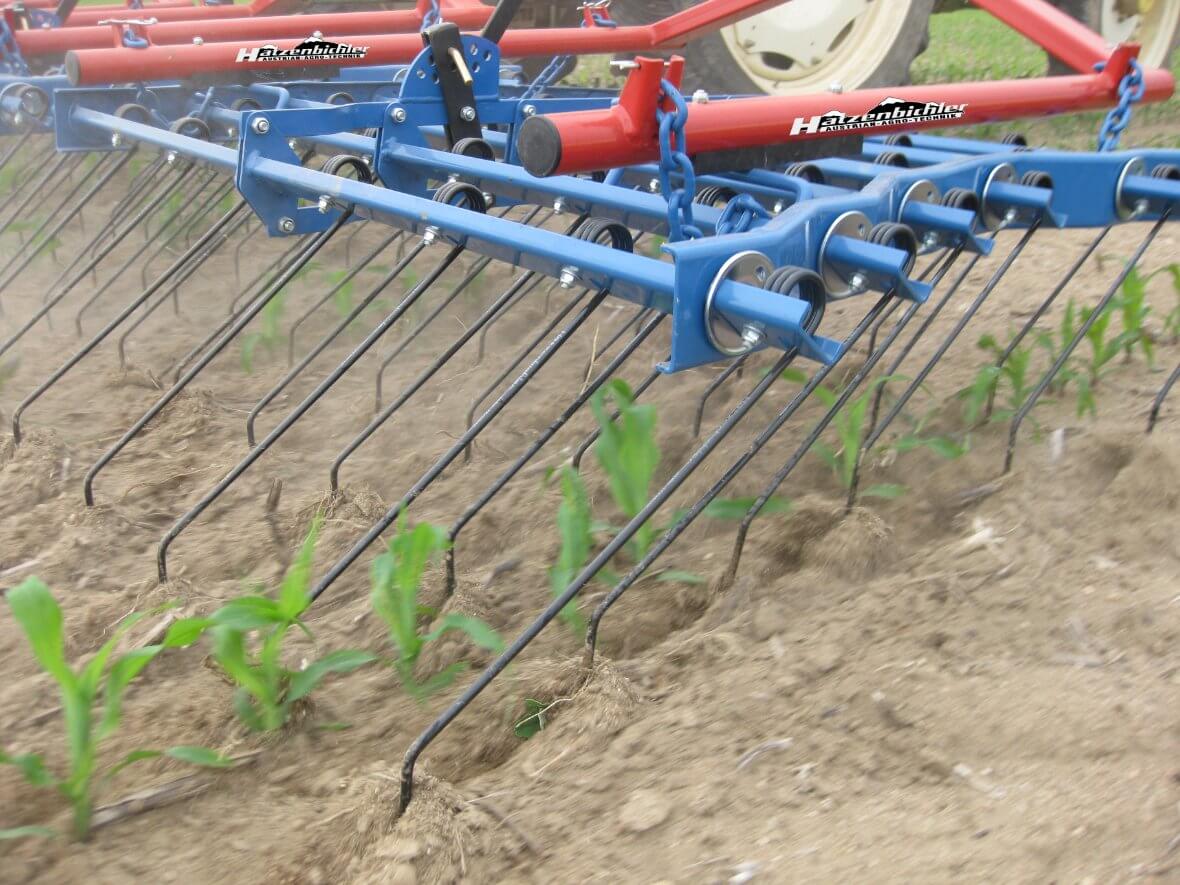

  • Chaque unité est équipée de six rangées de barres ajustables

Les six barres sont placées dans la position oblique nécessaire au moyen d’un levier de positionnement. L’angle de réglage (c-à-d. l’aggressivité ou la pression) des dents est obtenu par réglage central de chaque unité (10 positions), en l’occurence de quoi l’angle est tres variable, de la traction (>90°) o au choc (<90°).

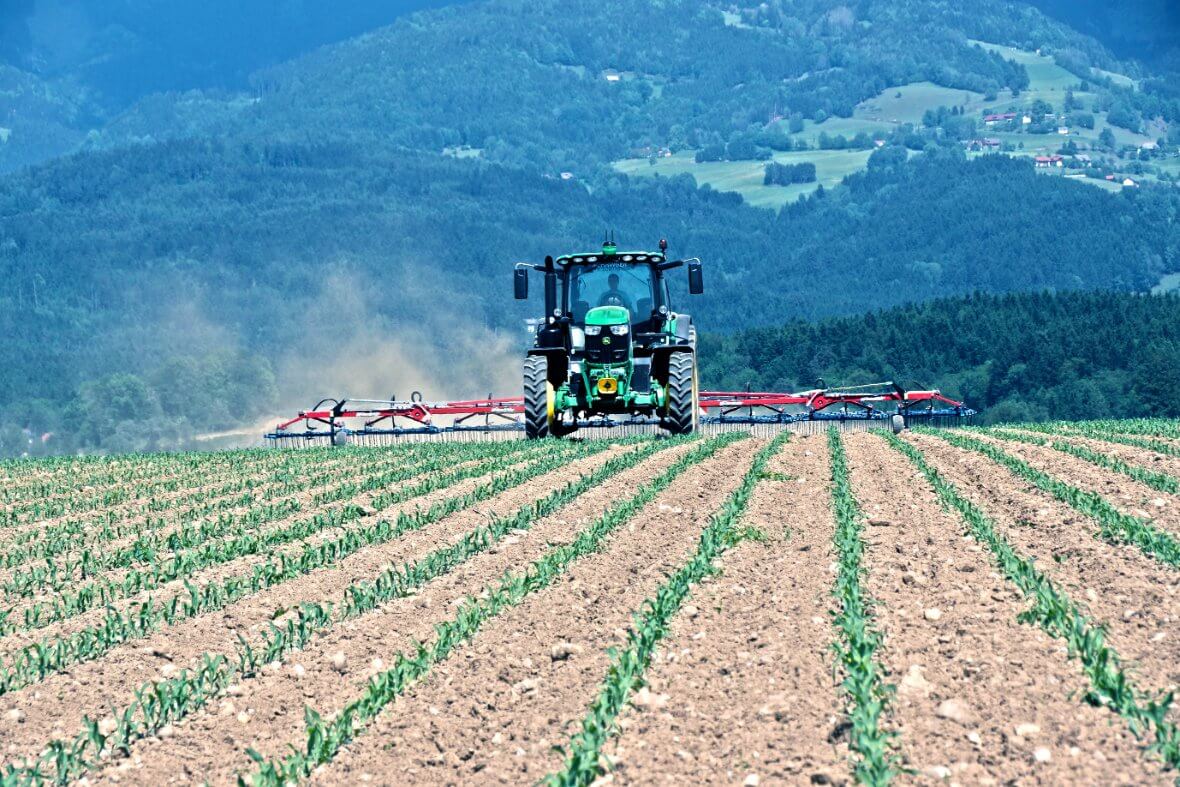

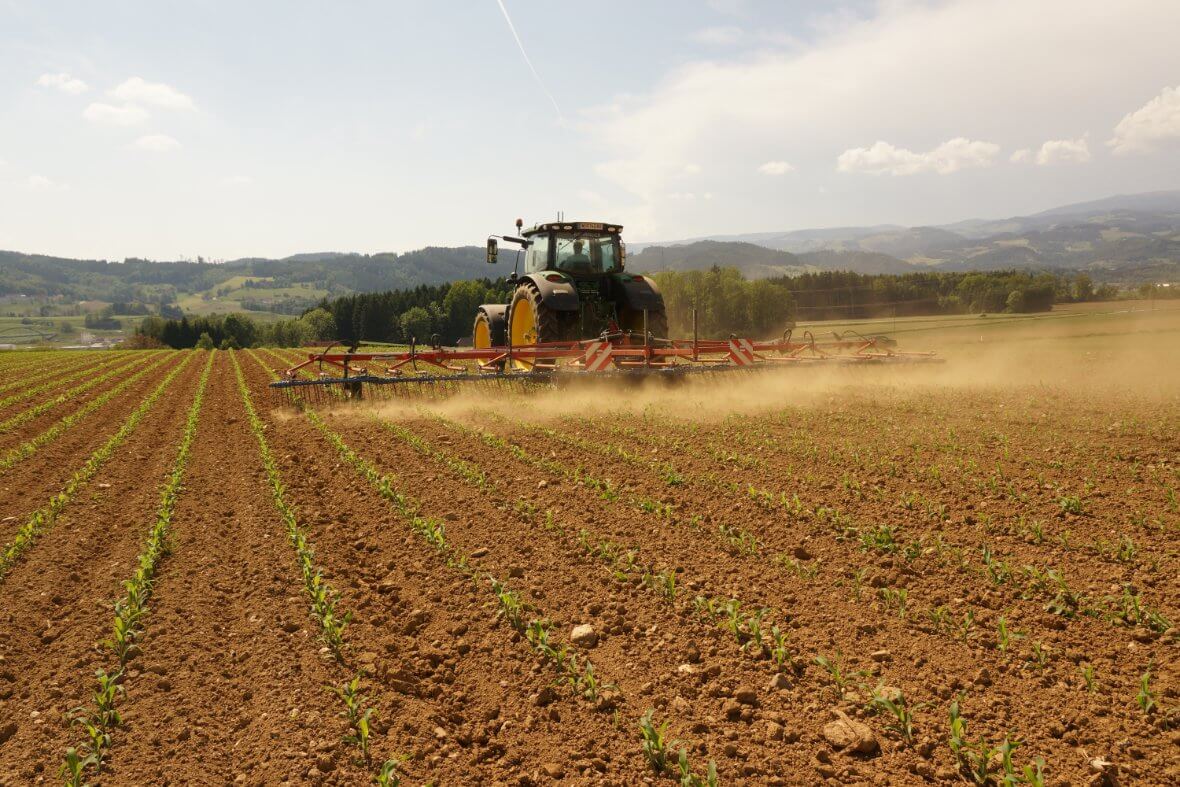

La vibration latérale des dents liée à la vitesse de marche permet de travailler le terrain sur toute sa surface.

L’appareil, attelé au tracteur, repose sur deux roues de support en caoutchouc (roues à moyeu vissé et à palier à rouleaux obliques).

Equipment en option:

Roues de support avec réglage vertical en continu par ajustage de l’axe. Le positionnement pour le transport s’effectue mécaniquement ou hydrauliquement (dispositif rabattable européen).

Les appareils à dispositif rétractable sont équipés de 2 vérin à double effet. Un organe de commande à double effet est alors nécessaire sur le tracteur.
L’acier de haute qualité utilisé - faible poids de l’appareil - et les dents spéciales avec trapage final à l’huile (comme les ressorts de soupape dans la construction des moteurs) permettent une durée d’outil sensiblement supérieure aux dents normales.



Emploi:

Hatzenbichler Federzinke

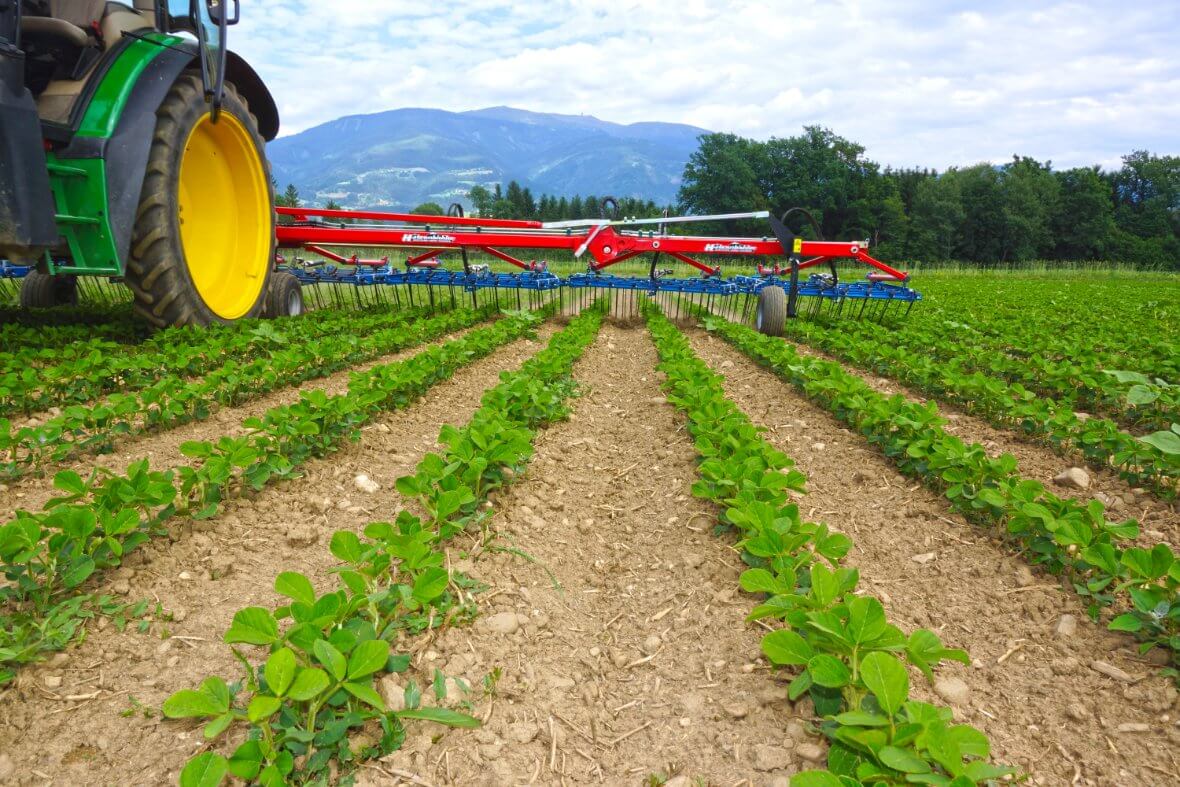

Cultures de céréales, de colza, de soja, de mais, de tournesol, de betteraves, de haricots, de pois, de pommes de terre et paturages.

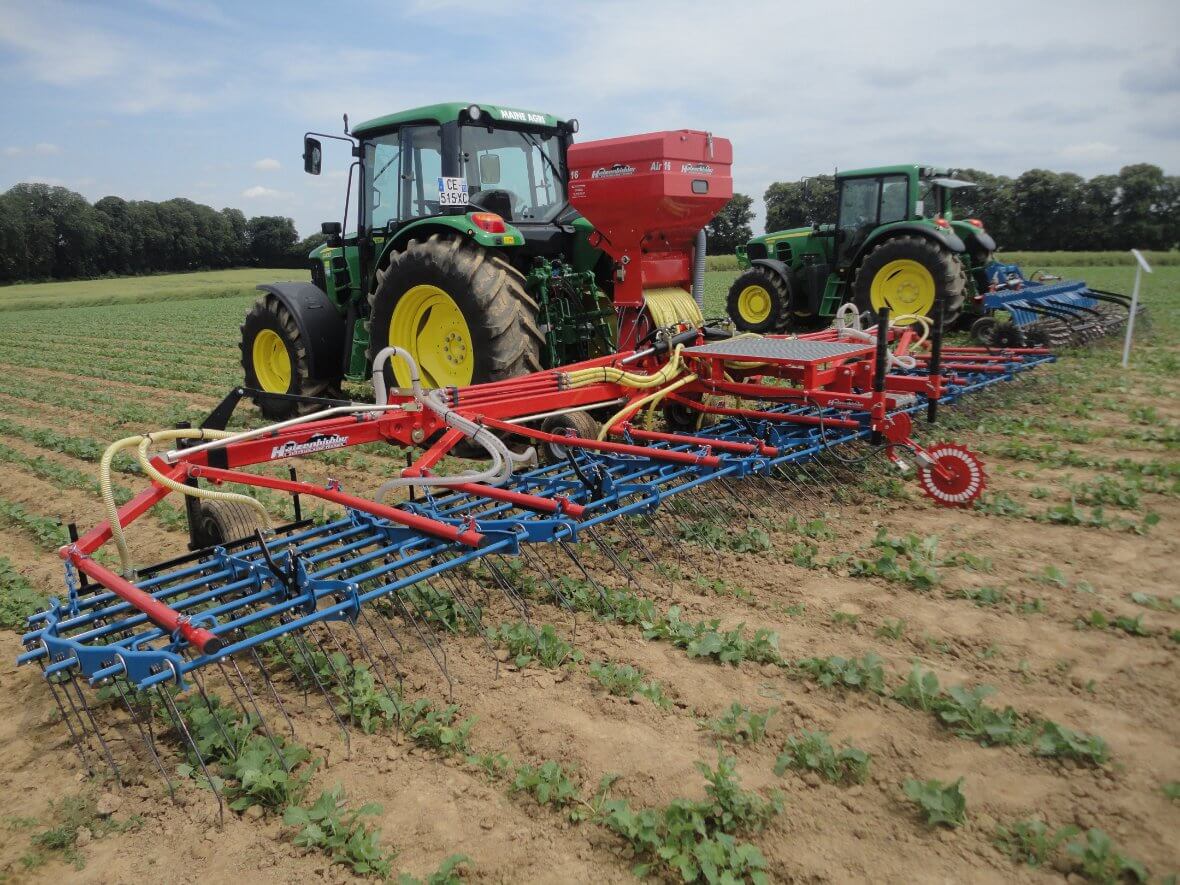

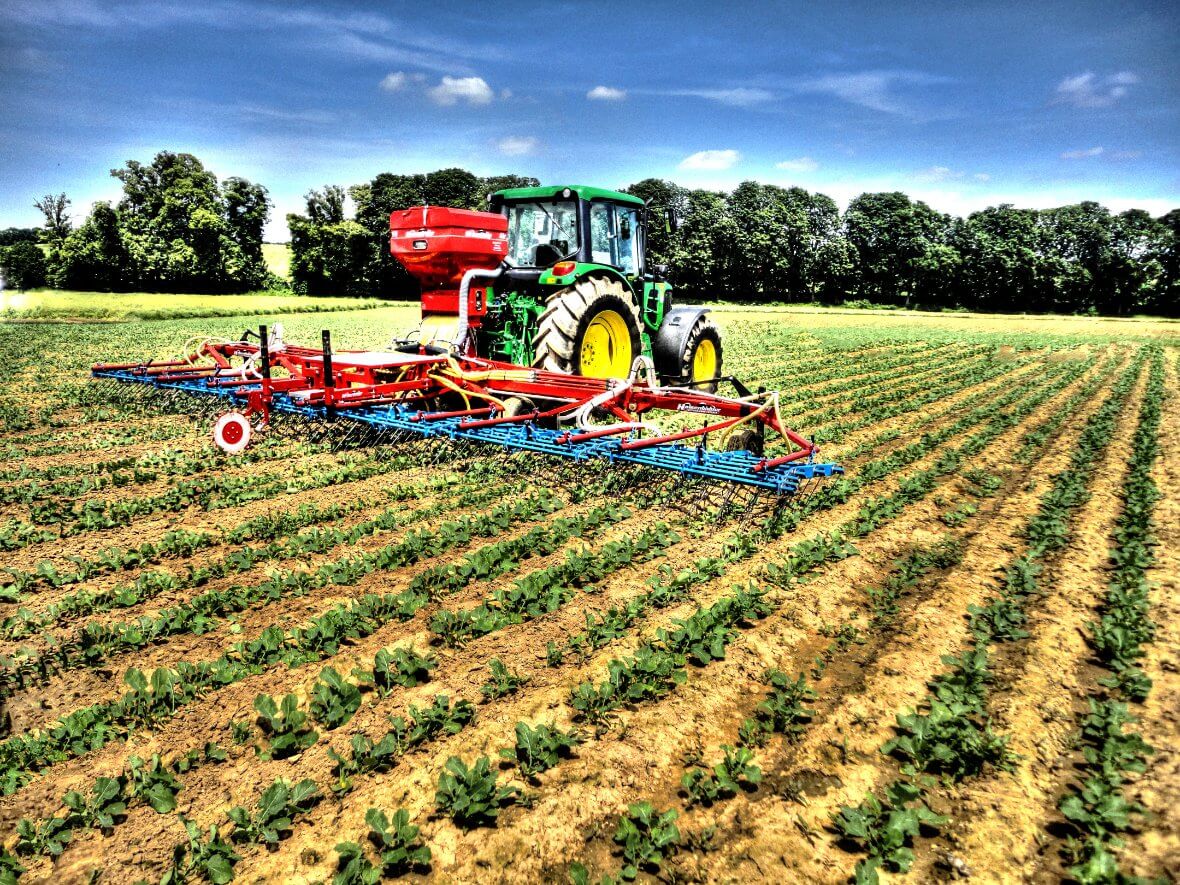

Herse-étrille pour cultures dérobées

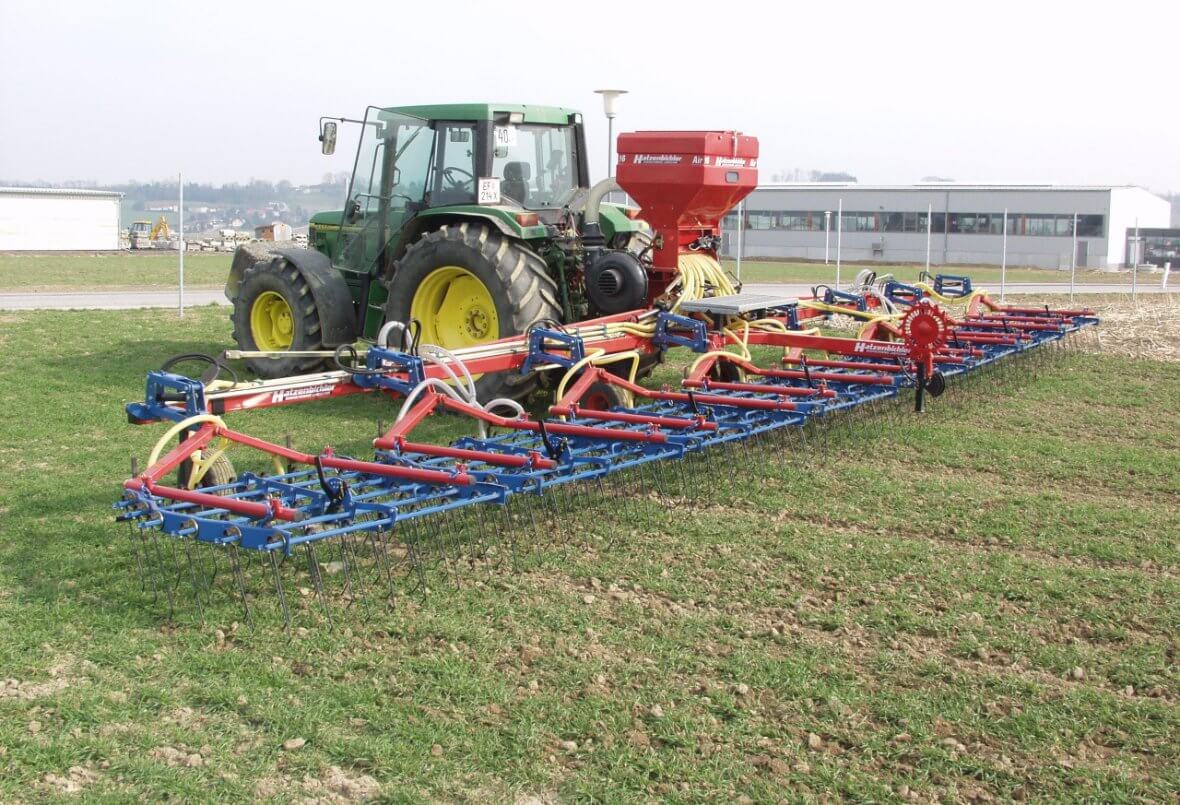

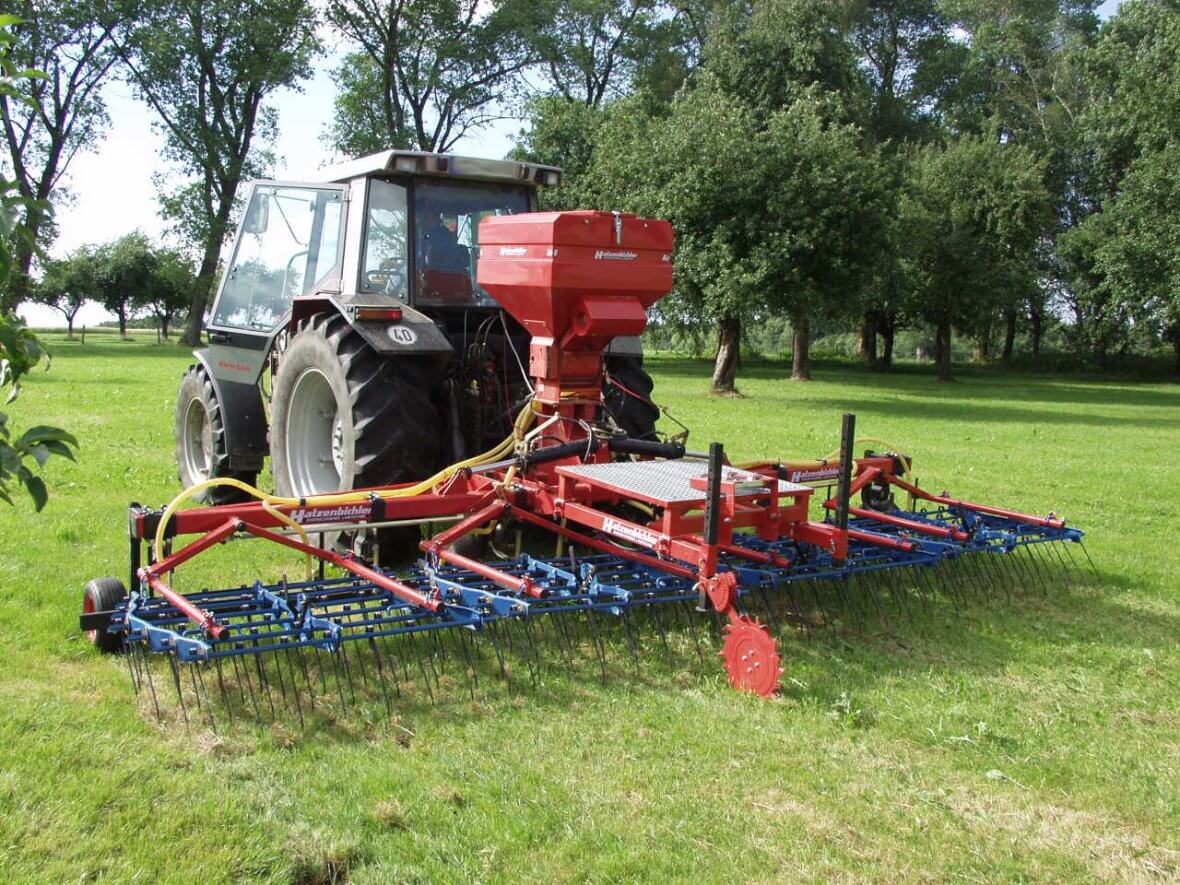

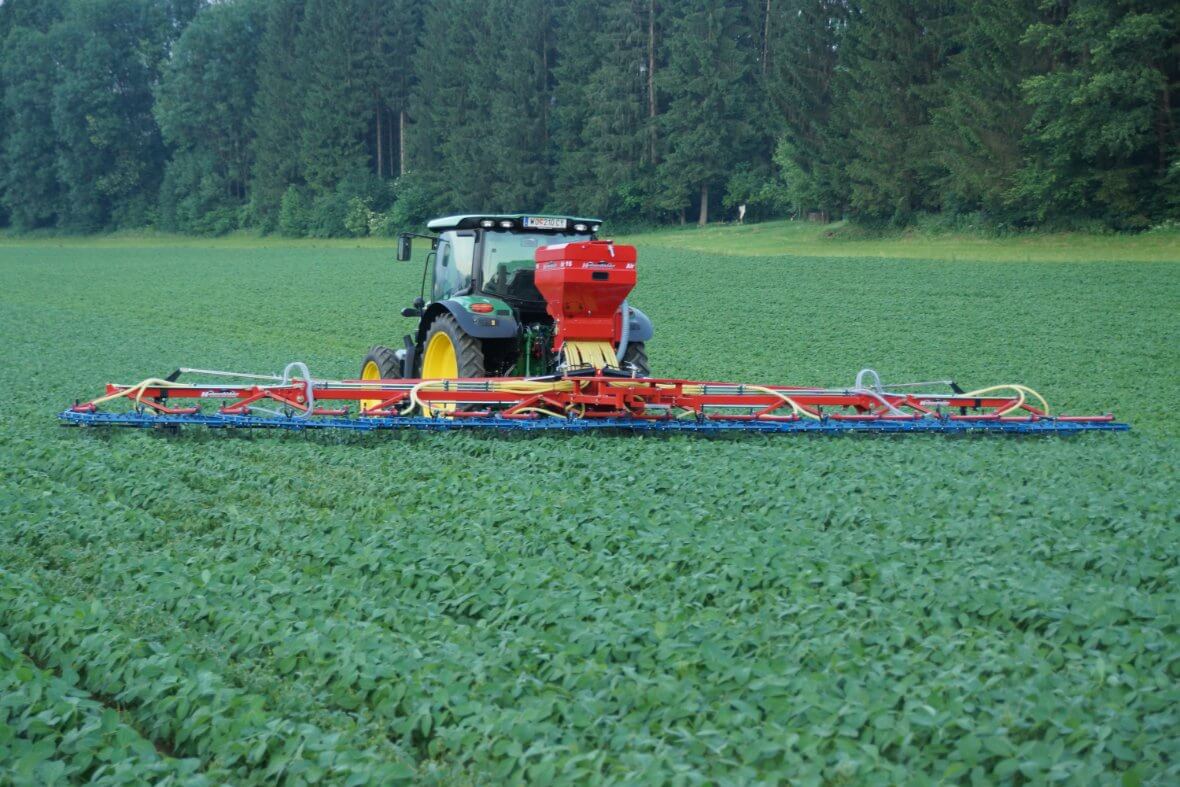

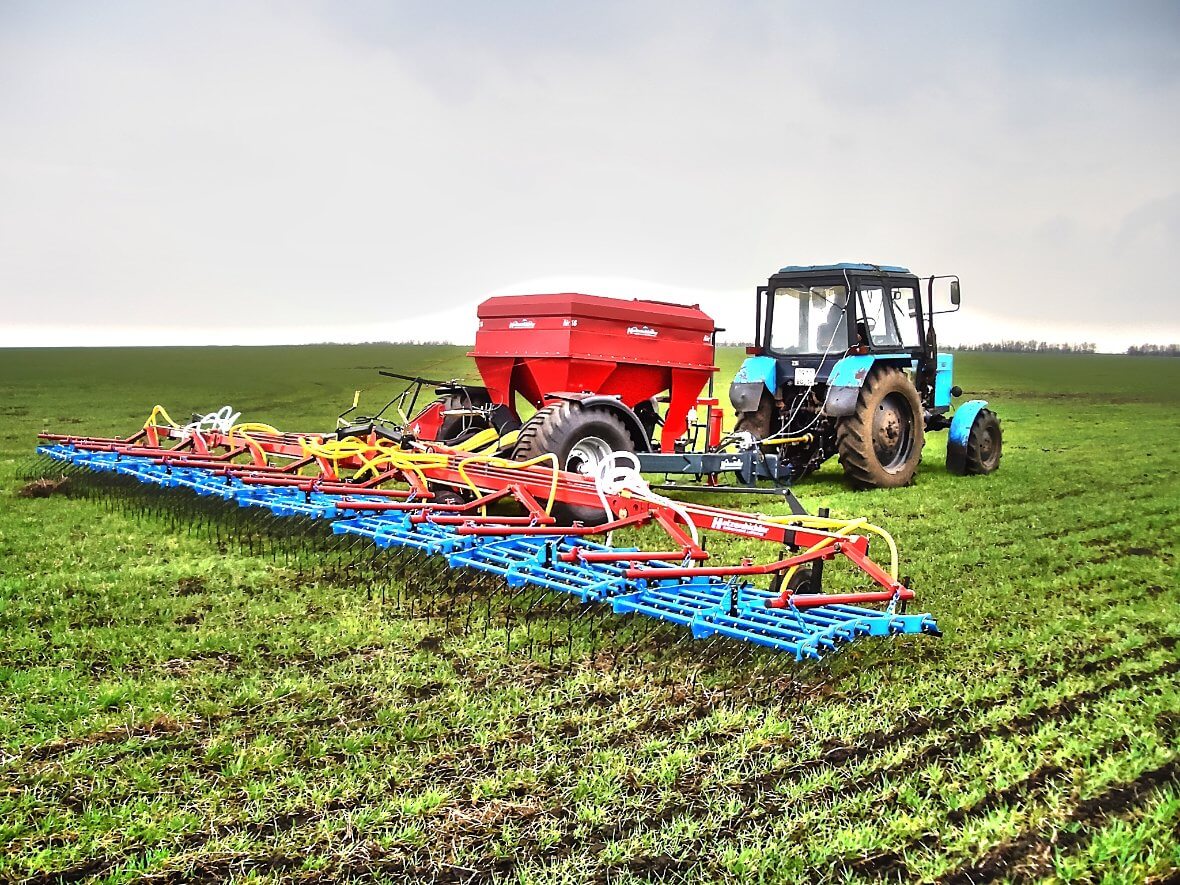

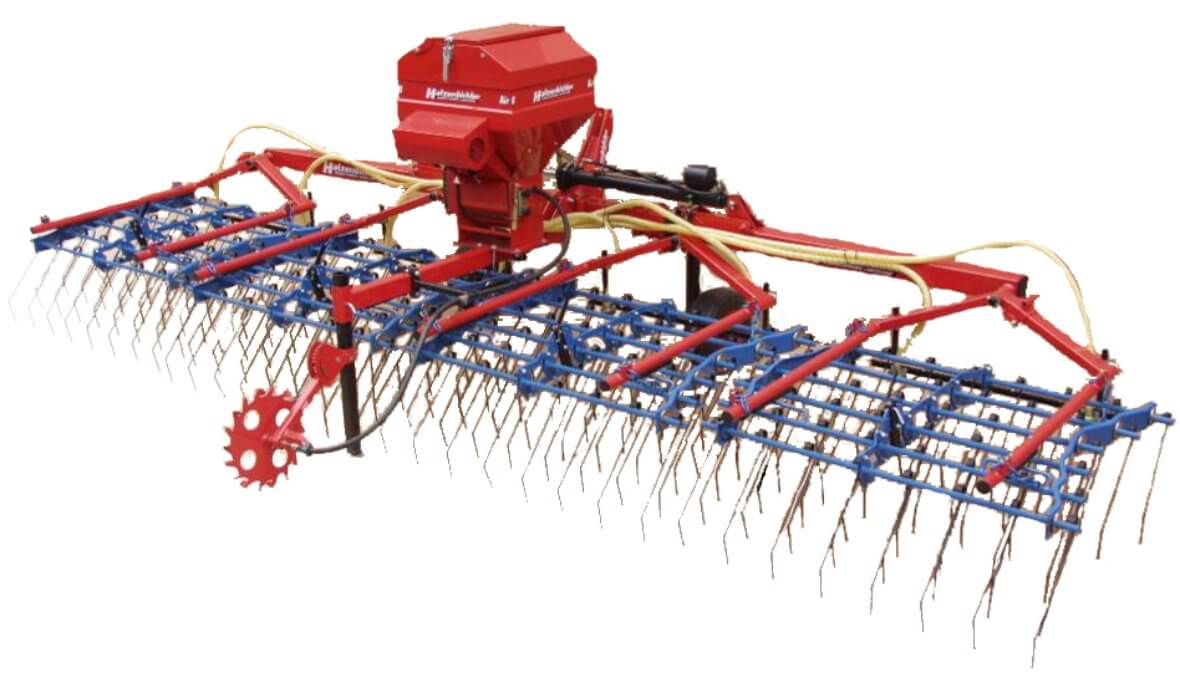

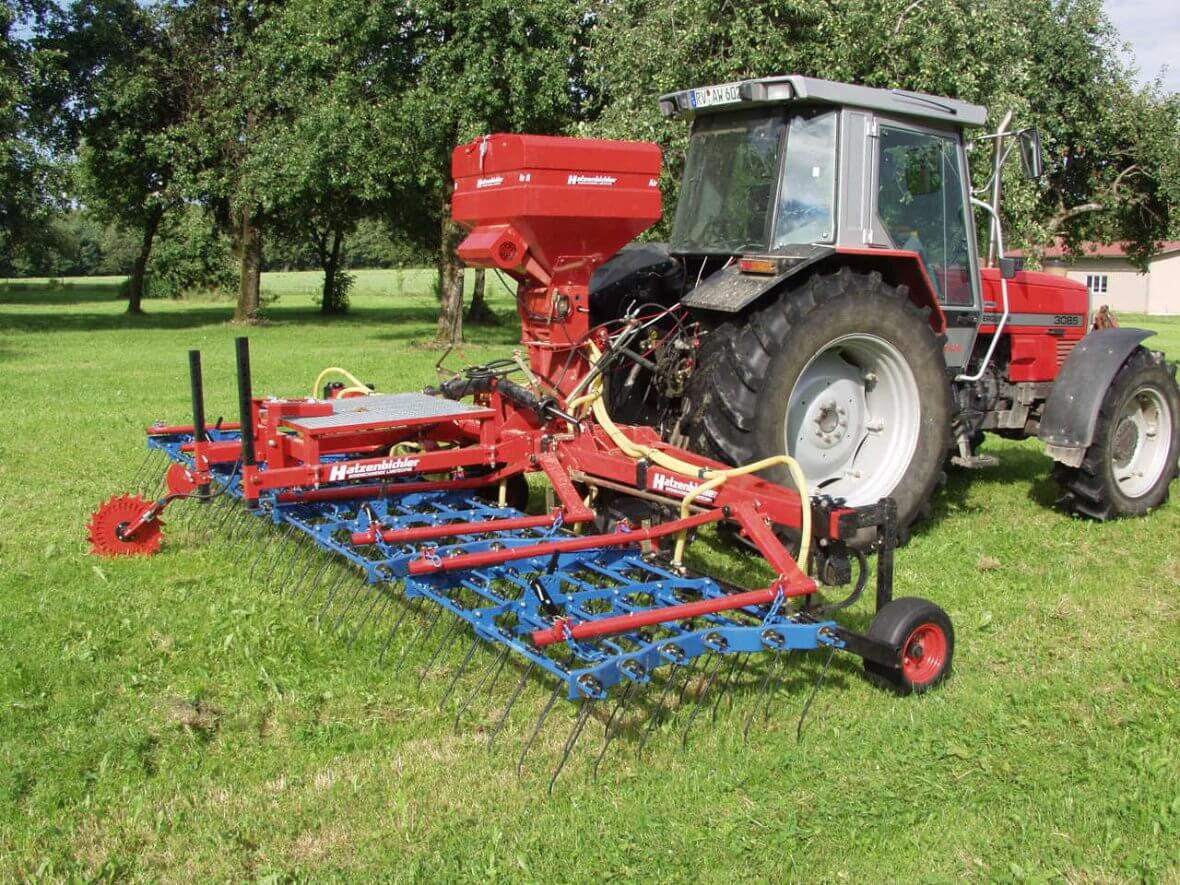

Etrille avecsemoirpneumatique"Air 8" ou "Air 16" pour le déploiement d'une culture de couverture.
Pour plus d'informations, lisez les semoirs pneumatiques

Hatzenbichler Herse étrille

Chaque unité est équipée de six rangées de barres ajustables

Video

Hatzenbichler "Original" Ètrille

Equipement:

  • Structure centrale tubulaire
  • repliage hydraulique ou mécanique (EUROPAKLAPPUNG)
  • Roues de soutien logées sur roulements, réglables en hauteur
  • Dents pour champs
    Epaisseur 6mm, longueur 380mm
    Epaisseur 7mm, longueur 450mm
    Epaisseur 8mm, longueur 450mm
  • Dents spéciales prairies, de même diamètre et de même longueur que les dents pour champs
  • Spirale sur dent protégée (pour ne pas blesser la pointe des plants)
  • Réglage central des dents (10 positions)
  • Champ de travail fl exible (excellente adaptation au sol)
  • Verrouillage hydraulique pour le transport
  • Bras latéraux rigides (excellente adaptation au sol)
  • Bonne adaptation du châssis au terrain par application de pression supplémentaire
  • Ecartement entre dents 2,5cm

Supplém:

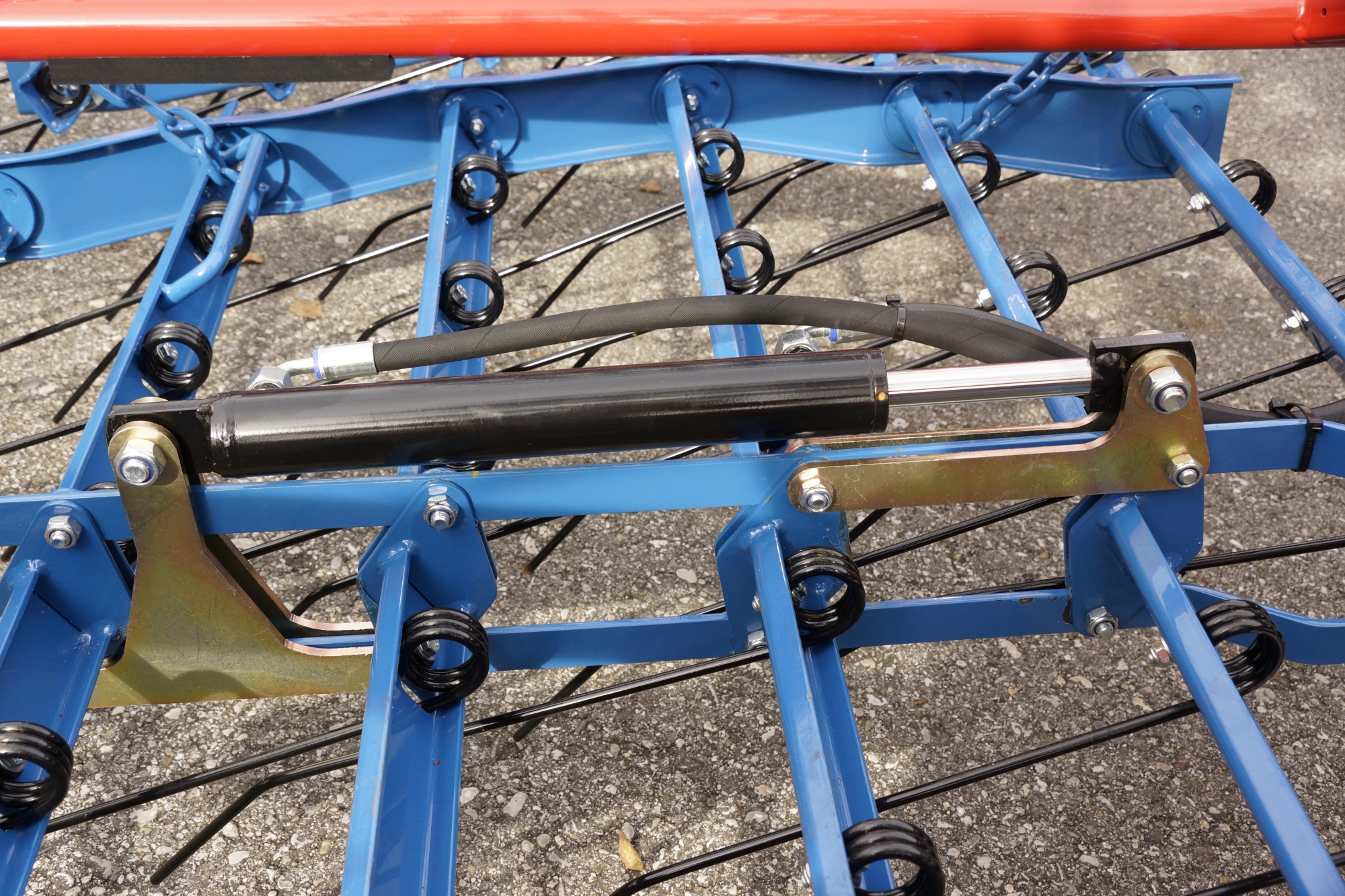

  • Réglage hydraulique double effet de l‘agressivité des dents par élement
  • tôles niveleuses de prairie
  • efface-traces avec bride
  • longueur 600mm
  • roues de soutien réglables en continu par tige
  • Peinture fi nition poudre pour tous les appareils

Informations techniques

"Original" Ètrille

Largeur Sections Epaisseur
dents		 Roues Poids sur
kg		 CV
1,50 m 1x1,50m 6,7,8mm 2 180-200 7
2,00 m 1x2,00m 6,7,8mm 2 200-220 9
3,00 m 2x1,50m 6,7,8mm 2 270-290 11
Repliage hydraulique
4,50 m 3x1,50m 6,7,8mm 2 410-430 11
5,00m 1x2,00+2x1,50m 6,7,8mm 2 440-460 18

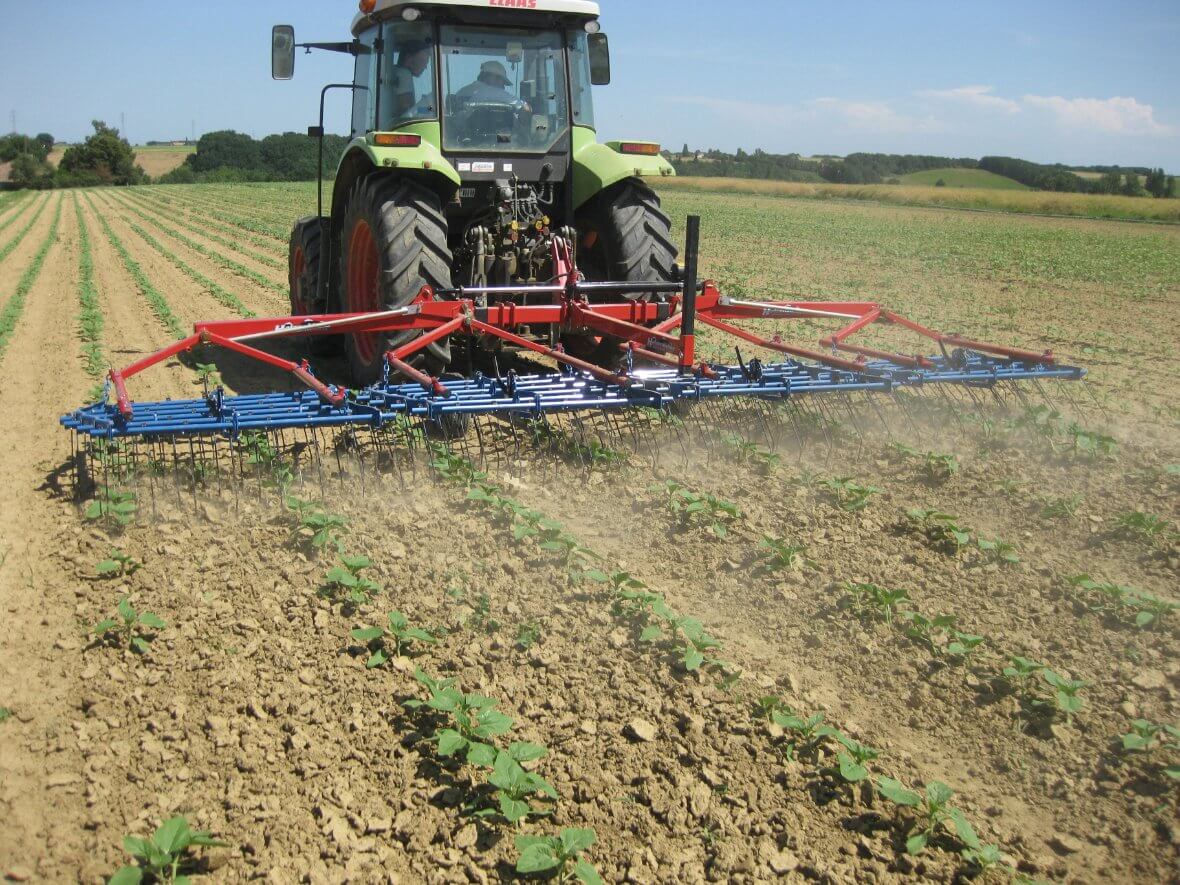

6,00m 4x1,50m 6,7,8mm 2 490-530 29
6,00m 3x2,00m 6,7,8mm 2 490-530 29
7,50m 5x1,50m 6,7,8mm 2 710-750 37
8,00m 1x2,00+4x1,50m 6,7,8mm 2 760-800 37
9,00m 6x1,50m 6,7,8mm 4 830-890 44
9,00m* 6x1,50m 6,7,8mm 4 1.070-1.130 44
10,50m* 7x1,50m 6,7,8mm 4 1.220-1.300 44
12,00m* 8x1,50m 6,7,8mm 4 1.320-1.400 51
13,50m* 9x1,50m 6,7,8mm 4 1.460-1.550 51
15,00m*^ 10x1,50 6,7,8mm 4 1.910-2.030 74

* Appareils repliables en ciseaux
^Hauteur de transport supérieure à 3m

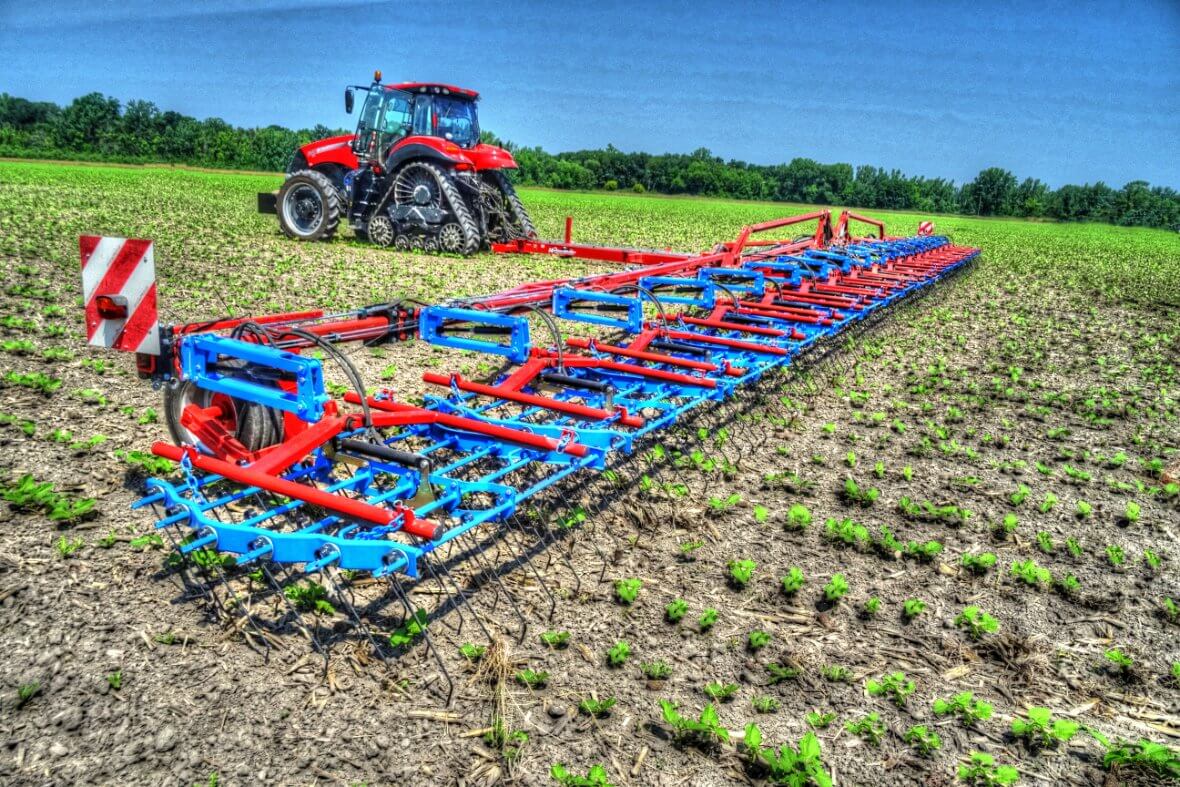

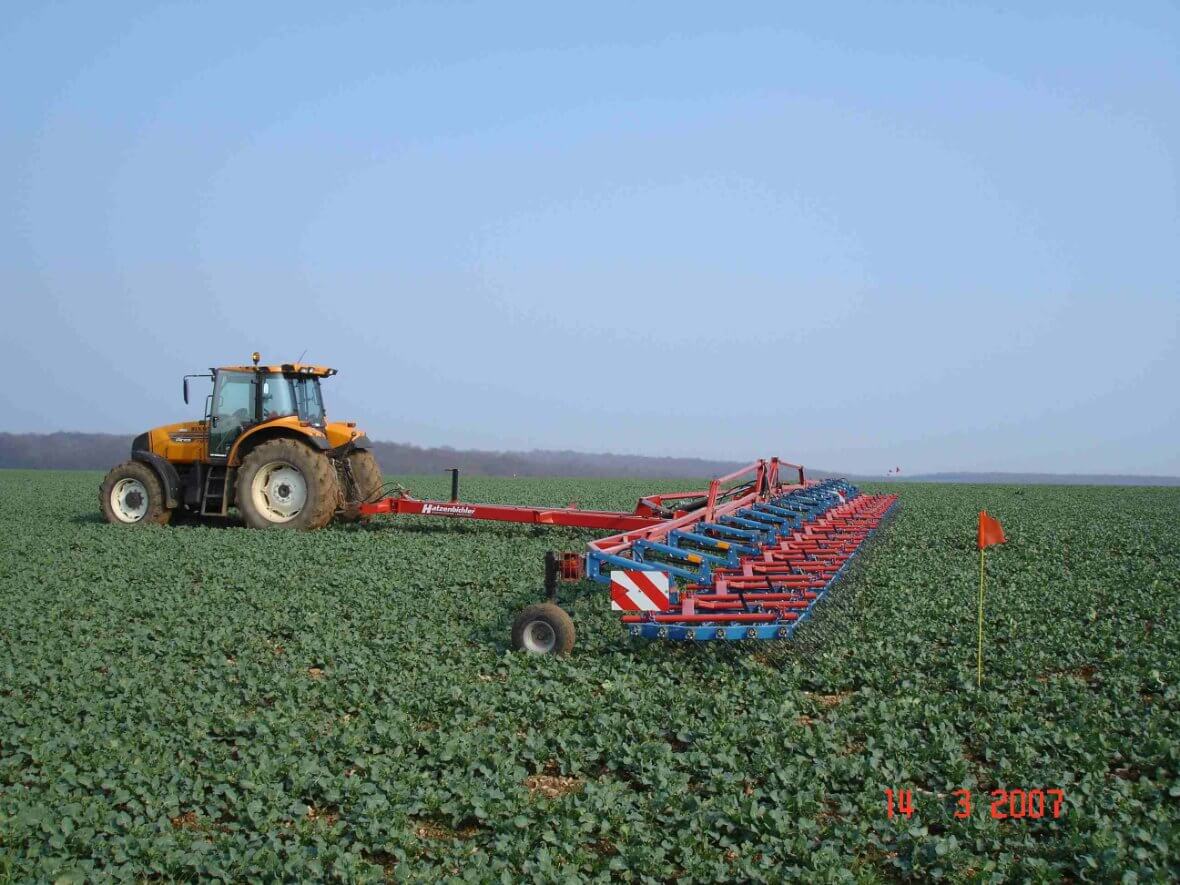

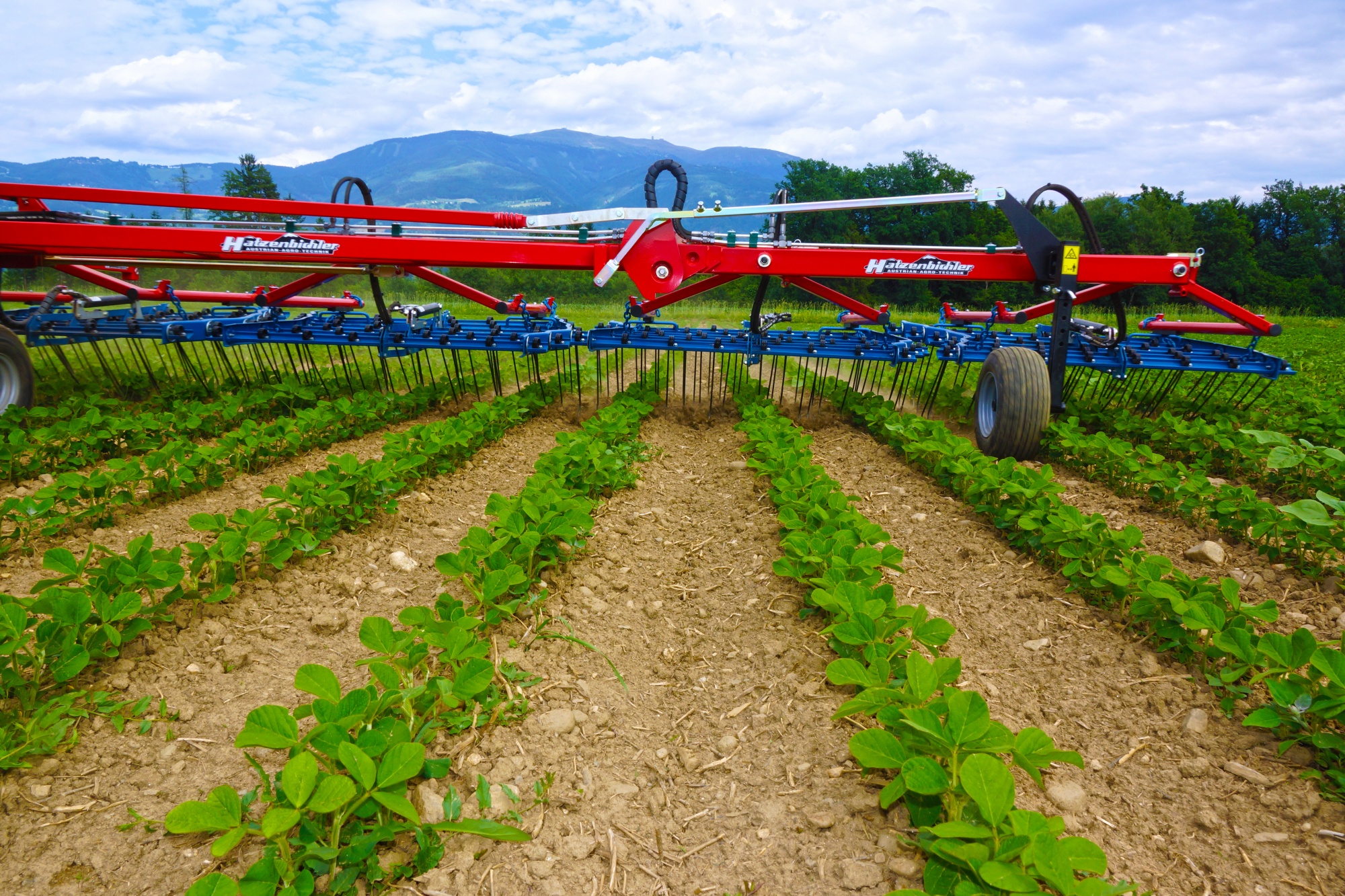

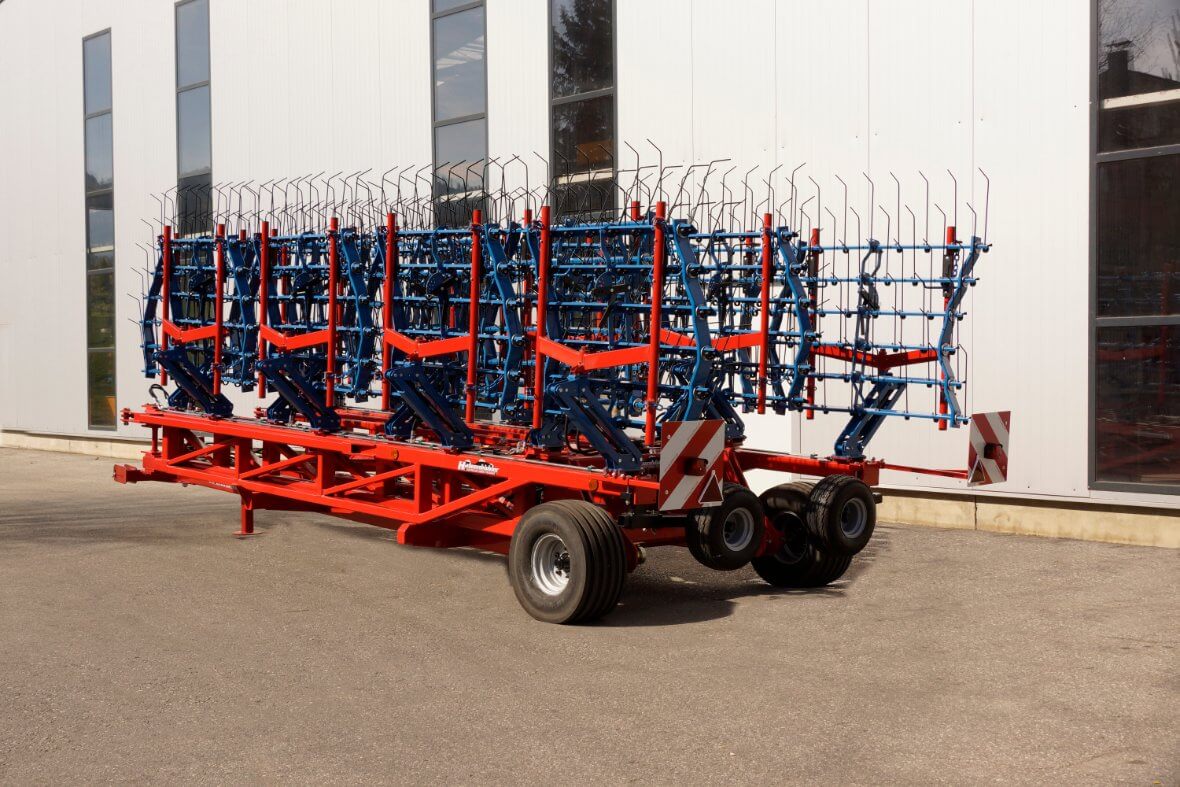

Herse étrille semi-portée „L‘Original“ pour les travaux des champs

Equipement:

  • Modèle semi-porté avec chariot

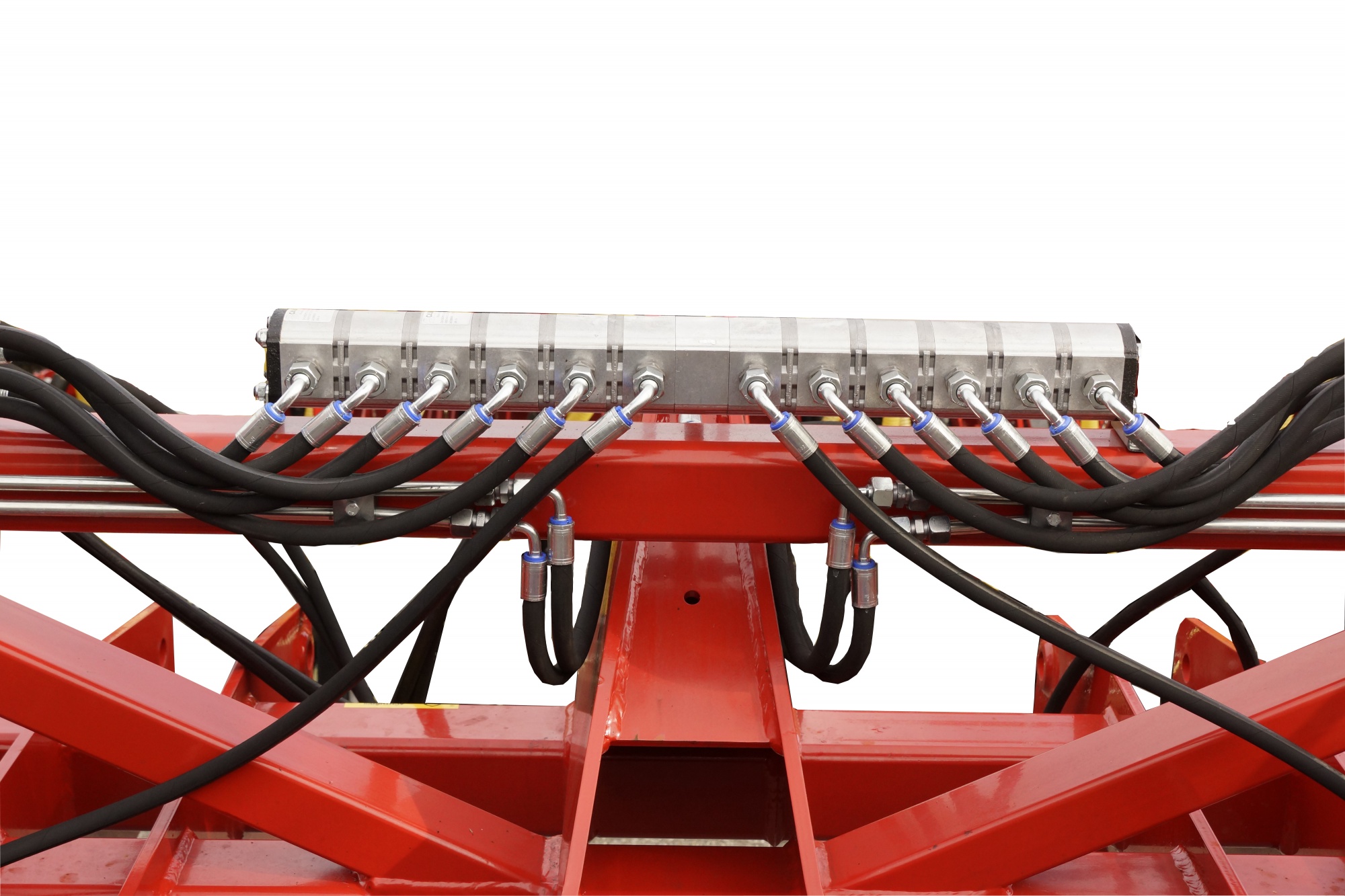

  • Adaptation hydraulique au terrain par section
  • Parallélogrammes avec vérin hydraulique pour chaque section
  • Pression constante au sol - pas de coincement comme avec d‘autres solutions
  • Structure en treillis du châssis (entretoisement 4 points)
  • Unité de commande électromagnétique (repliement depuis le siège du tracteur)
  • Dents pour champs :
    Epaisseur 6mm, longueur 380mm
    Epaisseur 7mm, longueur 450mm
    Epaisseur 8mm, longueur 450mm
  • Spirale sur dent protégée (pour ne pas blesser la pointe des plants)
  • Réglage central des dents (10 positions)
  • Champ de travail fl exible (excellente adaptation au sol)
  • Trace de roues réglable de 1,70 à 2,25 m
Largeur Sections Epaisseur
dents		 Roues Poids sur kg CV Largeur de transport
15,00m 10x1,50m 6,7,8mm 4 2.750-2.840 74 3,00m
18,00m 12x1,50m 6,7,8mm 4 2.930-3.040 88 3,00m
24,00m 16x1,50m 6,7,8mm 4 4.170-4.310 110 3,00m
27,00m 18x1,50m 6,7,8mm 4 4.820-5.100 125 3,00m
