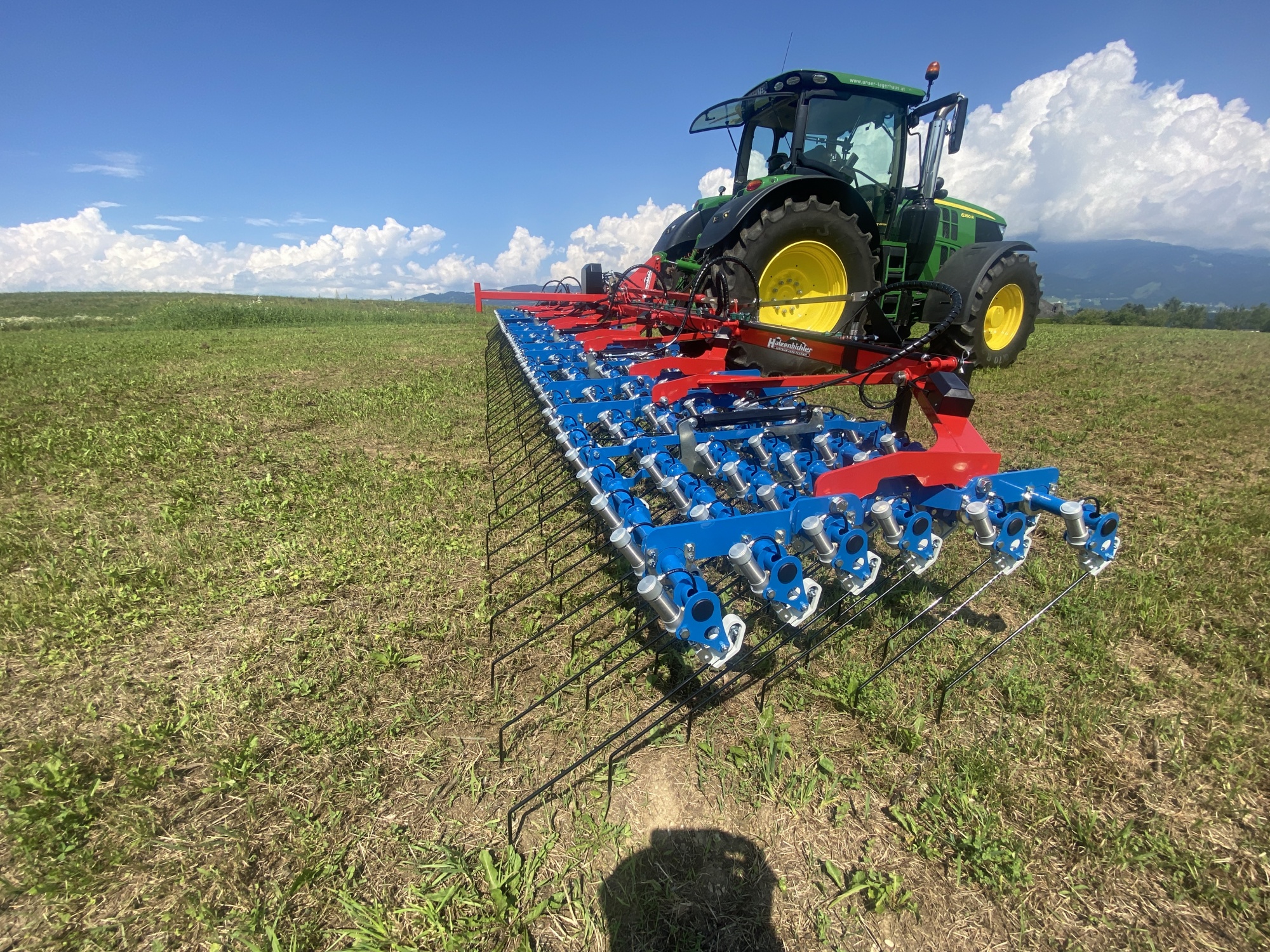

Hatzenbichler "Original" Ètrille Air-Flow
L’étoile au firmament de l'étrillage
Présentation de la nouvelle technique HATZENBICHLER Air-Flow
Les ingénieurs de l'entreprise Hatzenbichler ont développé un système permettant d'adapter en continu, avec un angle constant, la pression des dents.

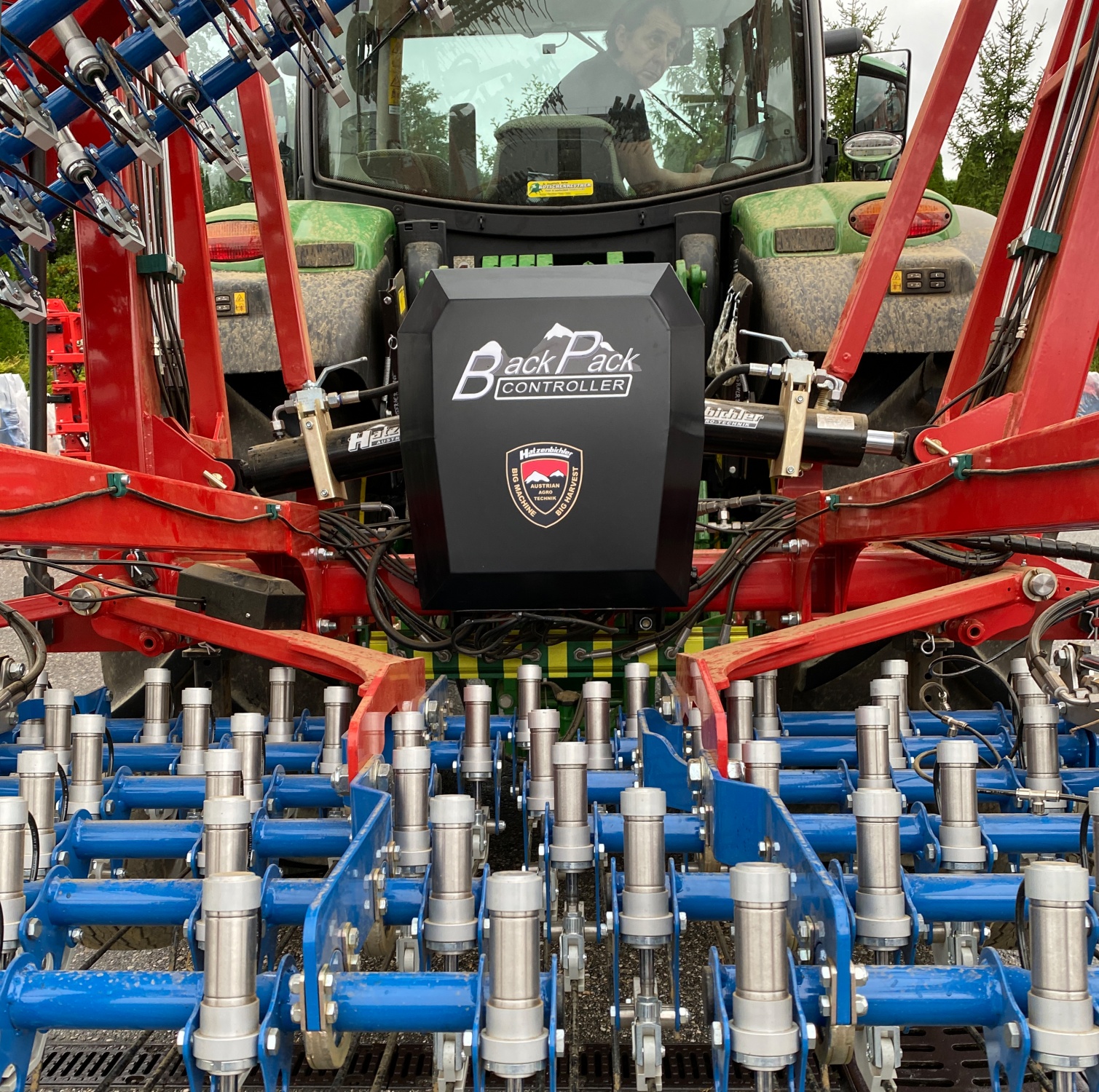

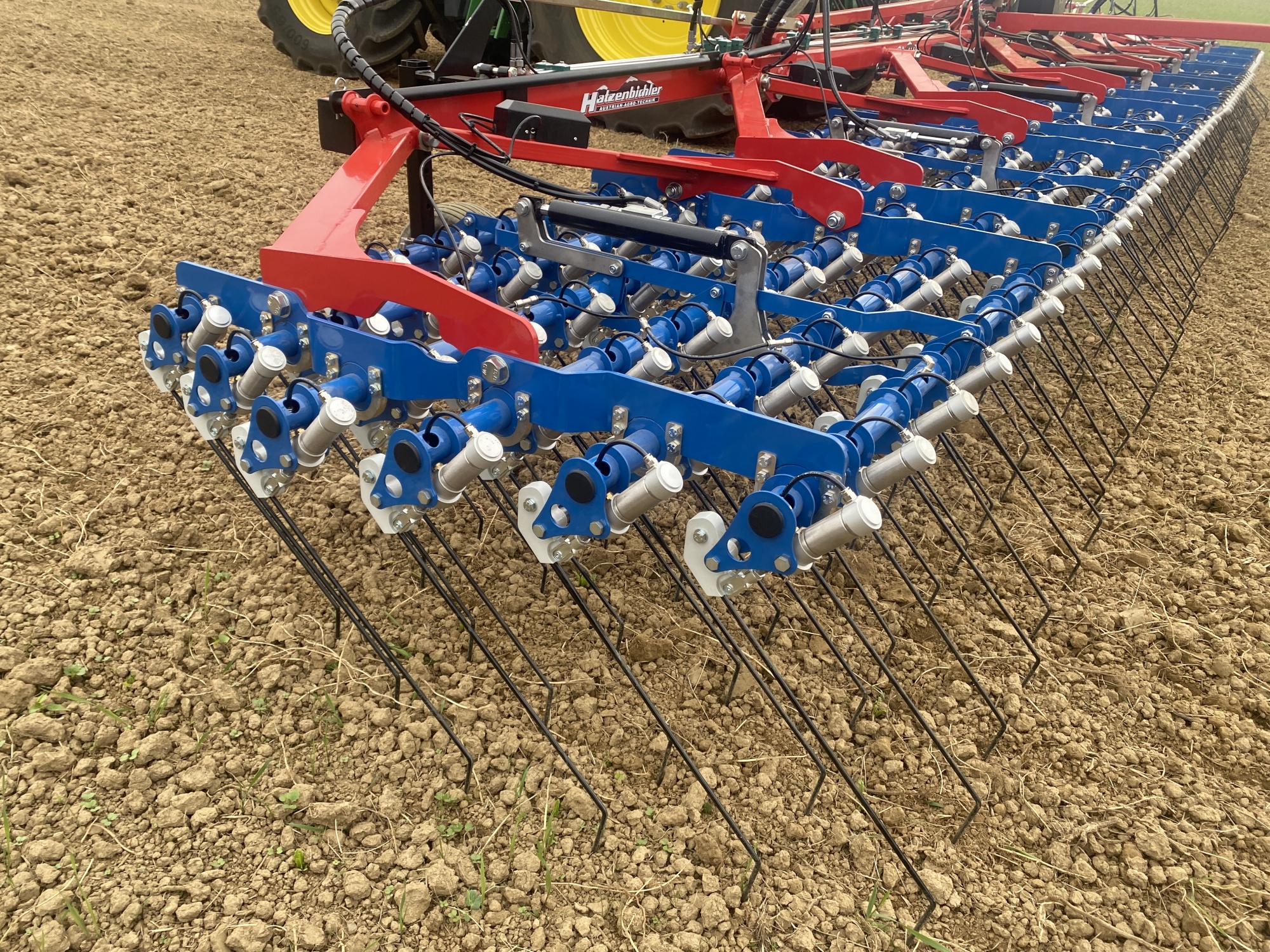

La suspension à ressort des dents s'effectue via un vérin pneumatique lequel permet, avec un débattement de 30 mm seulement, une détente des ressorts de 45°. L'alimentation centrale en air s'effectue via le système de freinage pneumatique du tracteur.
Nouveau de ressorts pour dents d'etrille

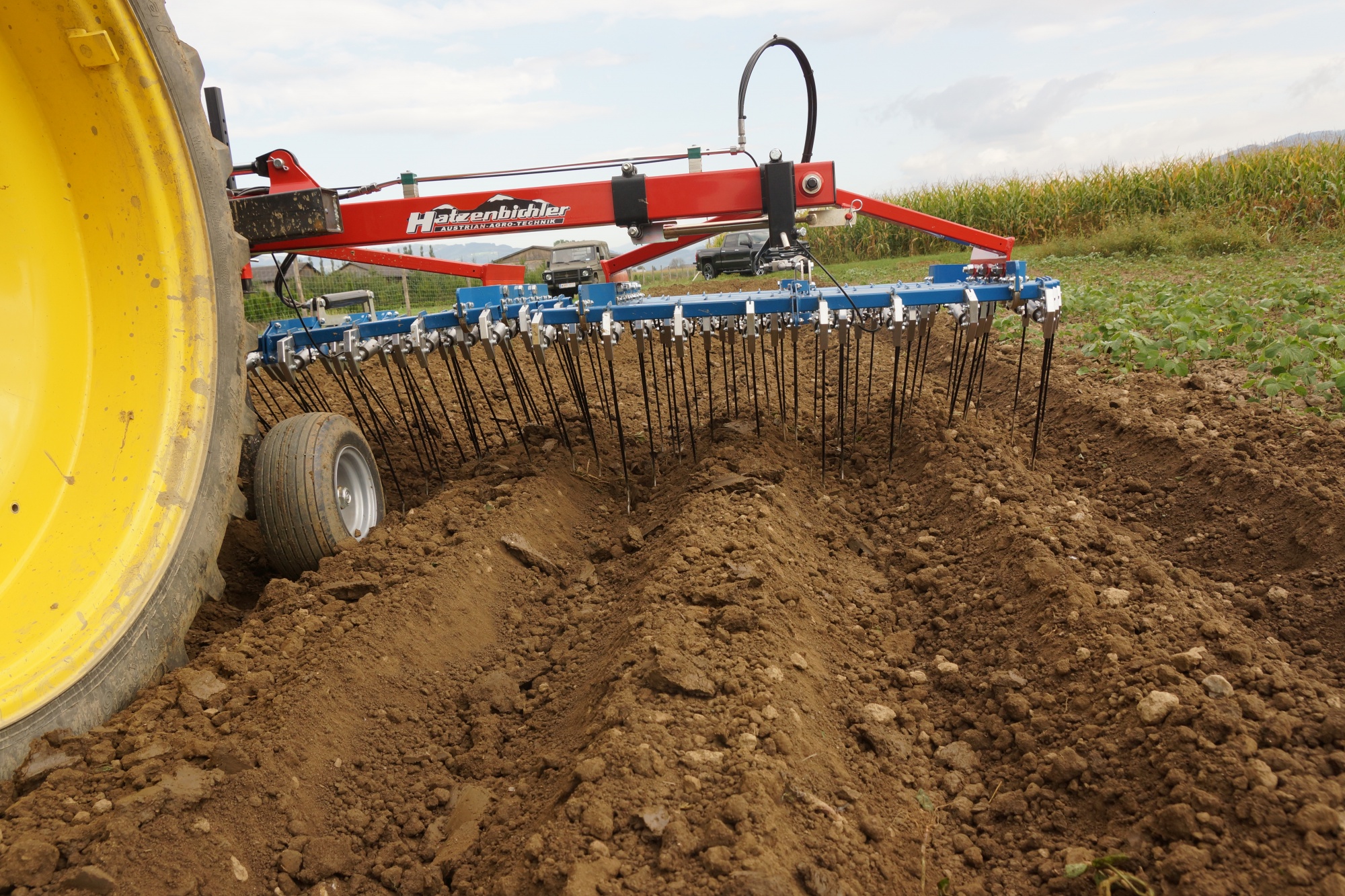

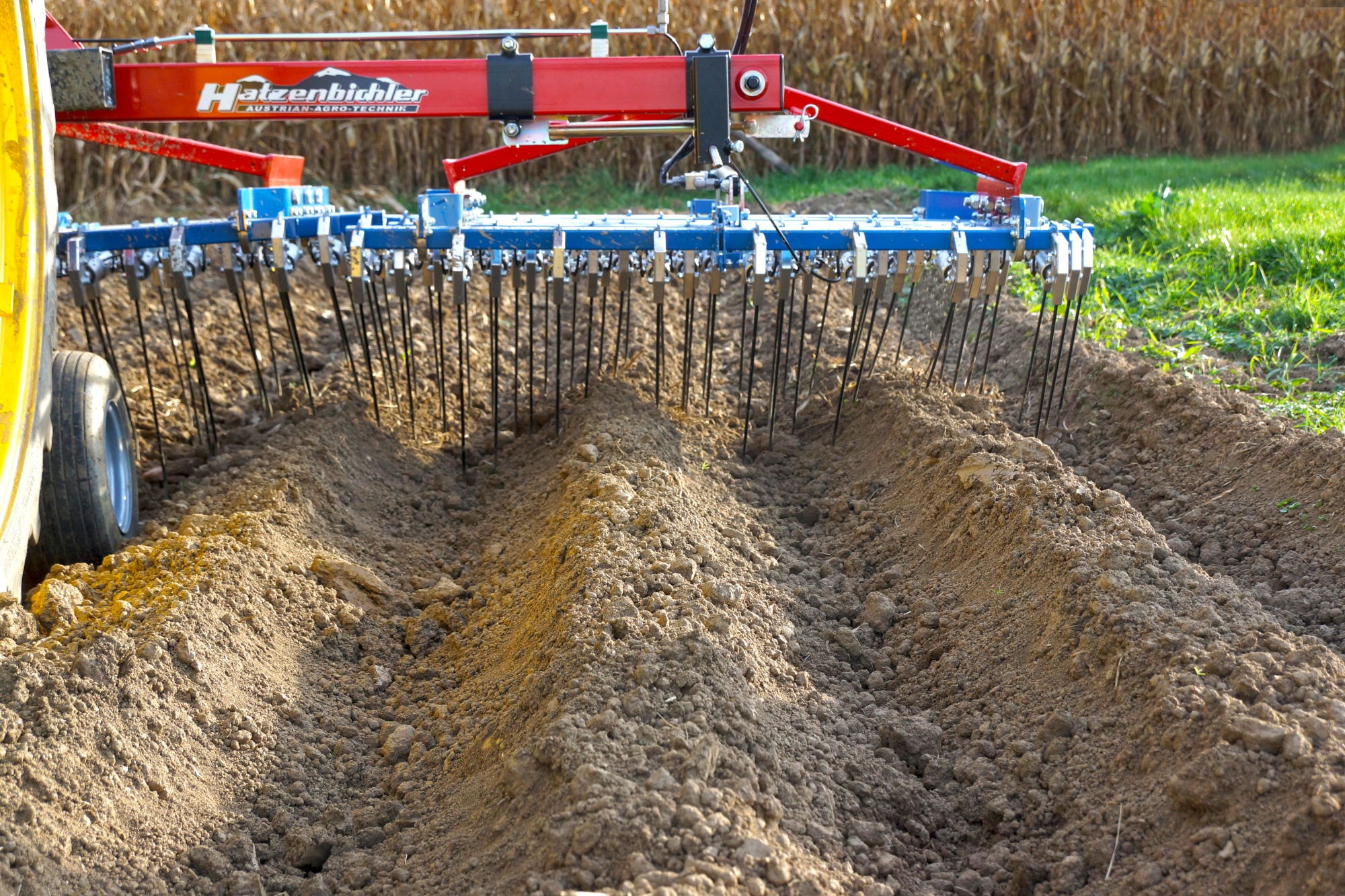

Un régulateur de pression proportionnel permet un serrage préliminaire du vérin, dans une plage allant de 1/10 bar à 6,0 bar maximum. Ainsi, il est possible de régler en continu la pression des dents, à 5000,00g. Cela garantit un traitement uniforme des cultures sur buttes et des sols irréguliers.
De plus, il est possible d'adapter les angles des dents, et donc l’agressivité des dents, dans une plage allant de 55° à 128°.
Pour autant que nous le sachions, cela n'est possible chez aucun autre fabricant. Le logement large des supports de dents réduit le déport latéral de la dent. Une hauteur de 590 mm permet d'étriller des cultures plus hautes.
Emploi:
Un compartiment de 1,5 m et un écart de dents de 25 mm permet de s'adapter de façon idéale au sol. Le fait de pouvoir monter les nouveaux compartiments d'étrille, y compris leur équipement pneumatique, dans le châssis Hatzenbichler qui a fait ses preuves depuis des dizaines d'années.
Herse-étrille pour cultures dérobées
Etrille avecsemoirpneumatique"Air 8" ou "Air 16" pour le déploiement d'une culture de couverture.
Pour plus d'informations, lisez les semoirs pneumatiques
La description du boîtier:

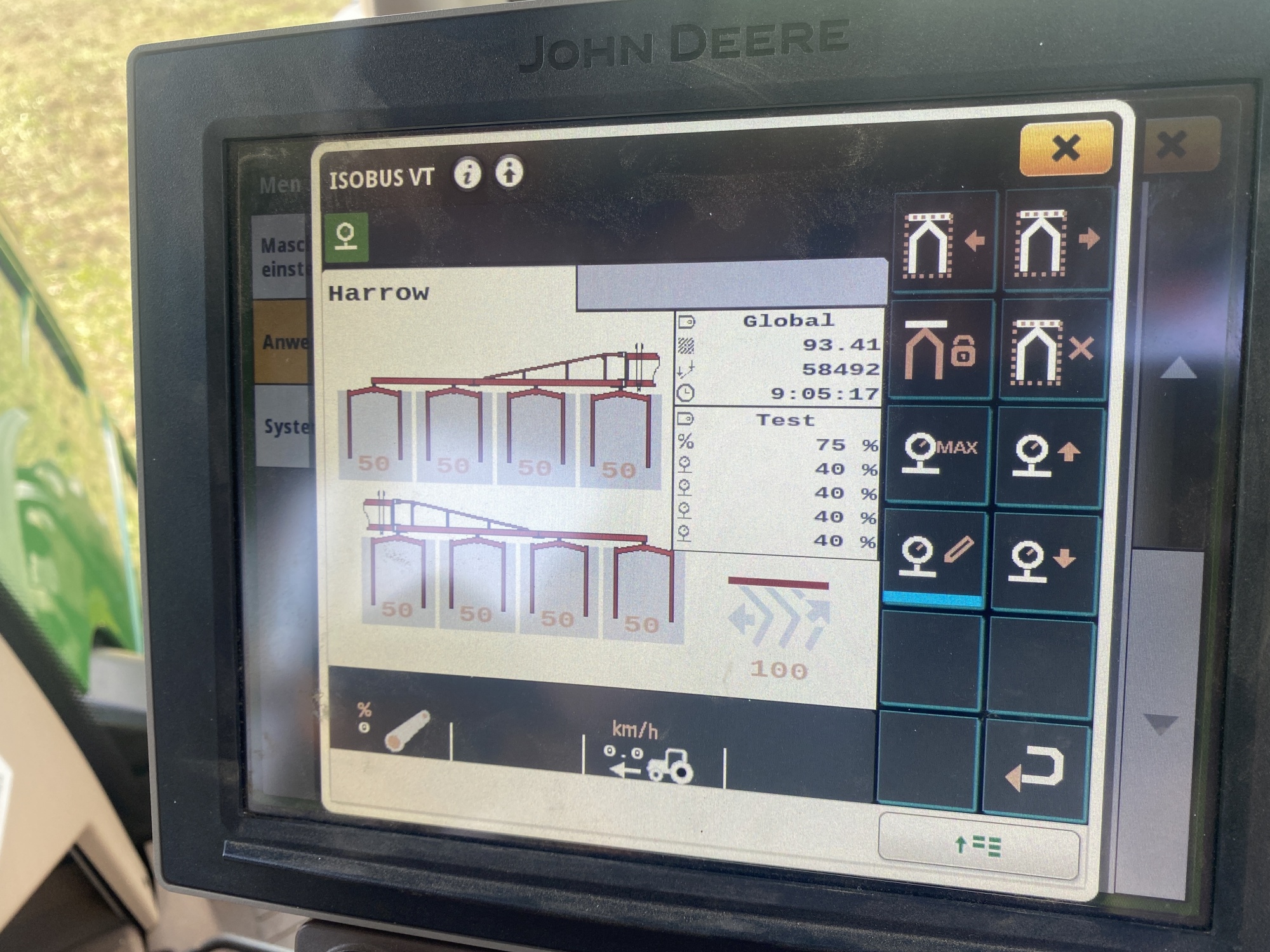

Pour régler la pression constante de chaque élément individuellement depuis la cabine du tracteur, il y a au choix diff érents boîtiers ainsi que la possibilité d’eff ectuer la gestion directe par le Terminal ISOBUS du tracteur. L’ordinateur de bord de l’interface caméra Hatzenbichler peut aussi être utilisé.
La pression des dents peut être programmée en pourcentage pour chaque élément individuellement, chaque réglage se
mémorise, mais on peut aussi mémoriser les diff érents degrés de pression des dents par rapport aux diff érents terrains,
par exemple, utilisation de l’outil en CUMA.
Ayant le pack optionnel „Hydraulik“, on peut eff ectuer depuis boîtier de commande : le repliage, dépliage et le réglage
hydraulique de l’agressivité des dents.
8.4" Touch Display tactile
5.6" Touch Display et Softkey appui
5" Toch Display et Softkey appui

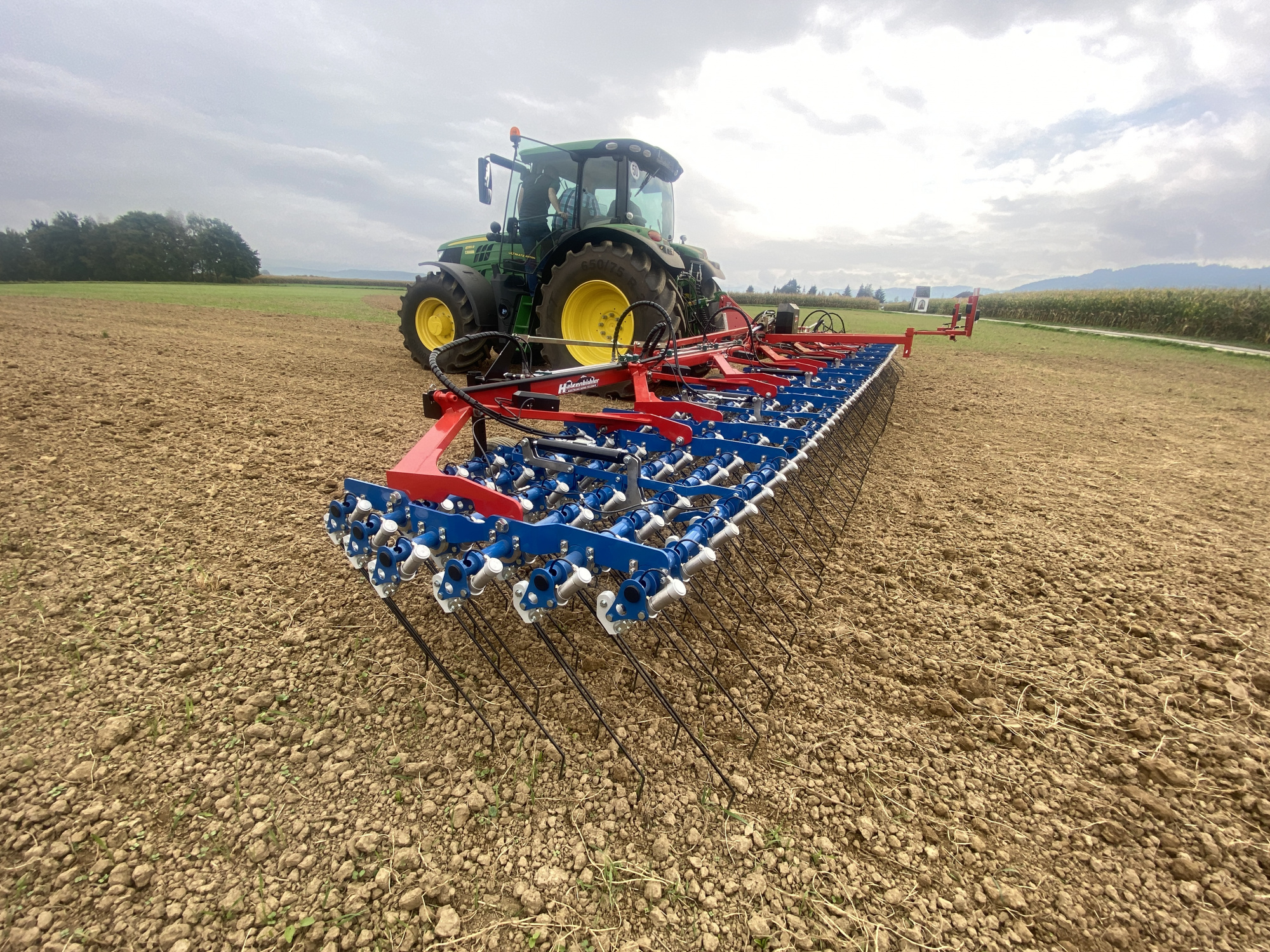

Hatzenbichler Herse étrille Air-Flow
La suspension à ressort des dents s'effectue via un vérin pneumatique lequel permet, avec un débattement de 30 mm seulement, une détente des ressorts de 45°.
Video
Hatzenbichler "Original" Ètrille Air-Flow
Données technique:
"Original" Ètrille Air-Flow
| Largeur de Travail | Epaisseur des dents | Nbr d'éléments | Roues | Poids env. en kg | KW | PS |
|---|---|---|---|---|---|---|
| Version portée, non repliable | ||||||
| 1,50 m | 7 mm | 1x1,5m | 2 | 240-260 | 9 | 13 |
| 3,00 m | 7 mm | 2x1,5m | 2 | 390-410 | 18 | 25 |
| Repliage hydraulique | ||||||
| 4,50 m | 7 mm | 3x1,5m | 2 | 580-620 | 18 | 25 |
| 6,00 m | 7 mm | 4x1,5m | 2 | 730-770 | 37 | 50 |
| 7,50m | 7 mm | 5x1,5m | 4 | 1.000-1.060 | 44 | 60 |
| 9,00m^ | 7 mm | 6x1,5m | 4 | 1.180-1.260 | 60 | 80 |
| 9,00m* | 7 mm | 6x1,5m | 4 | 1.460-1.550 | 60 | 80 |
| 10,50m* | 7 mm | 7x1,5m | 4 | 1.630-1.730 | 74 | 100 |
| 12,00m* | 7 mm | 8x1,5m | 4 | 1.780-1.900 | 74 | 100 |
| 13,50m* | 7 mm | 9x1,5m | 4 | 1.980-2.100 | 74 | 100 |
| 15,00m*^ | 7 mm | 10x1,50 | 4 | 2.490-2.650 | 110 | 150 |
*Outils avec repliage en ciseaux
°Largeur de transport supérieur à 3,00 m
^Hauteur de transport supérieur à 3,00 m
